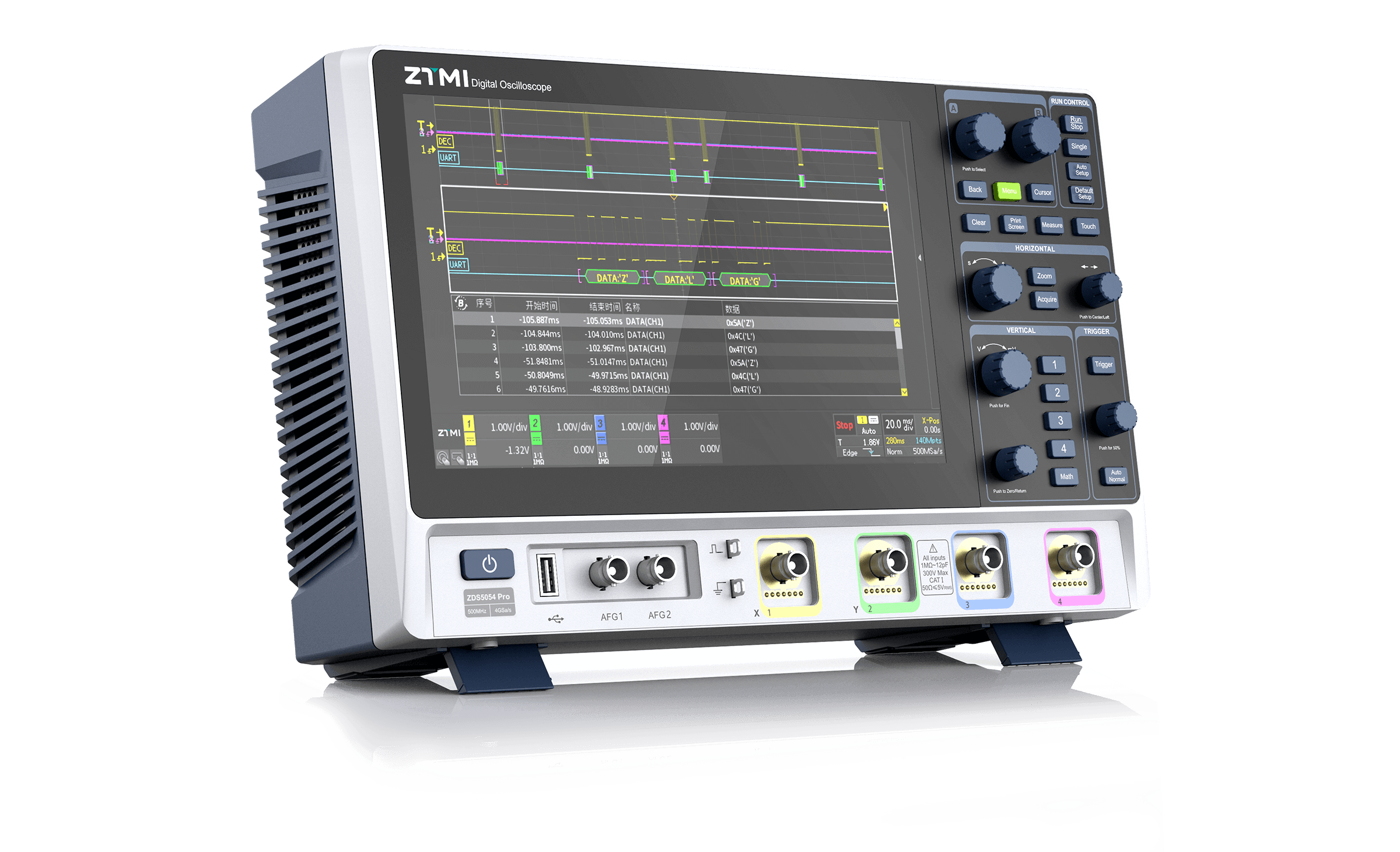

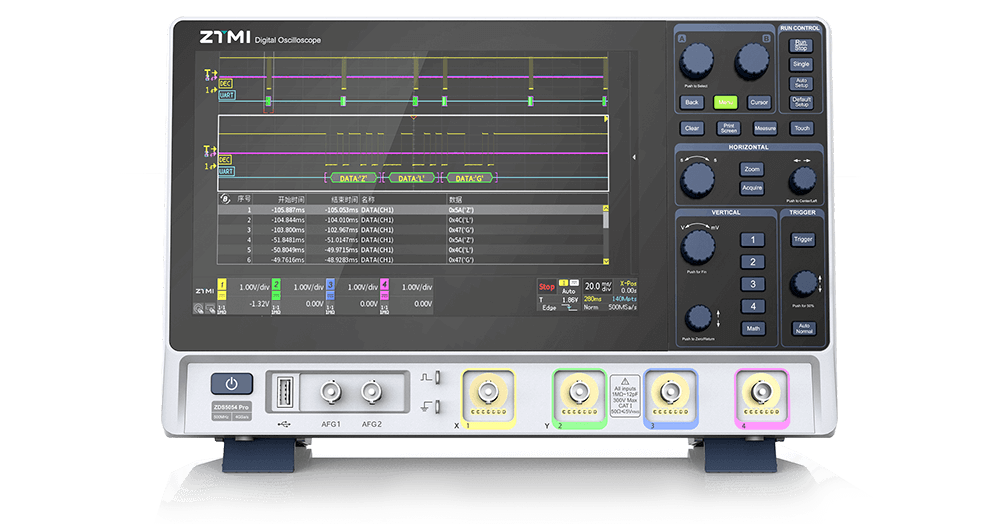

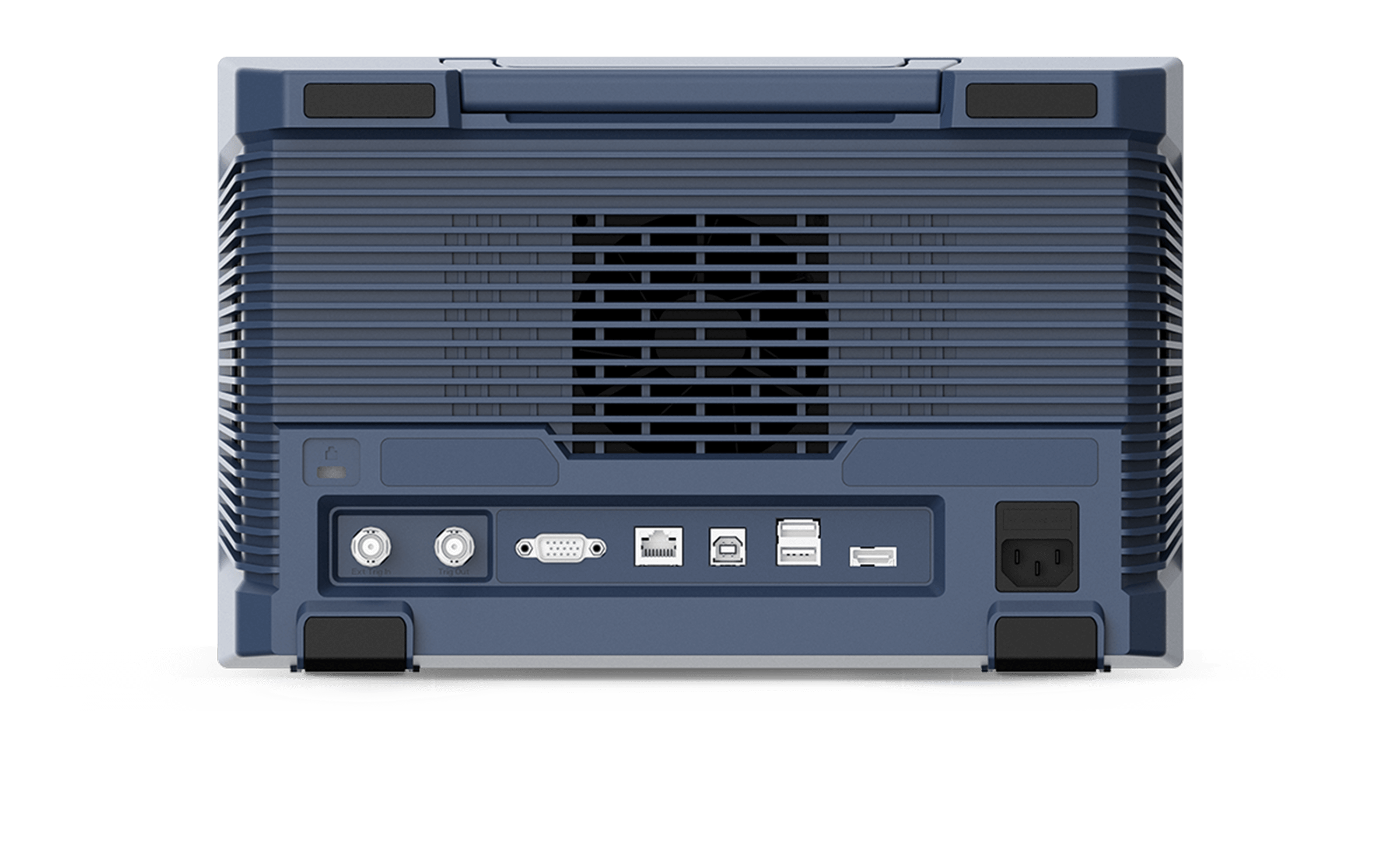

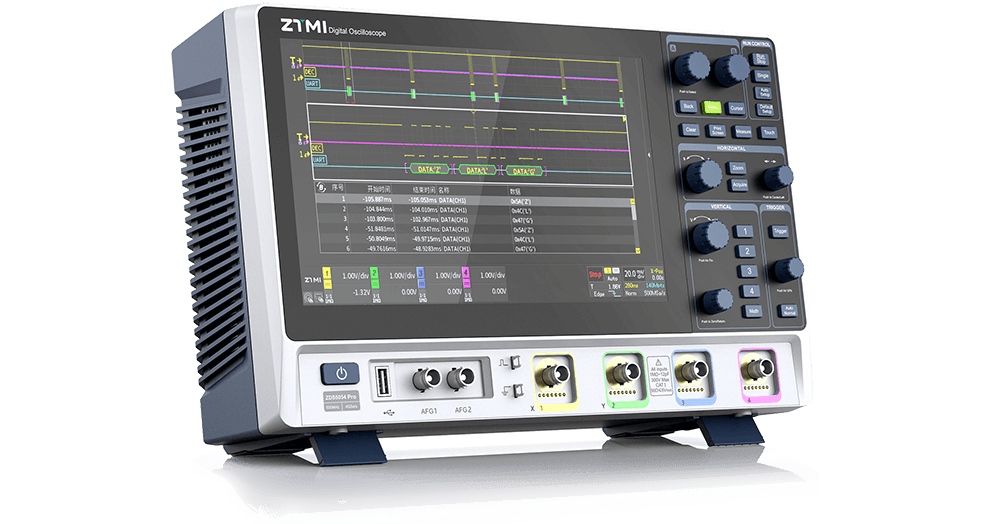

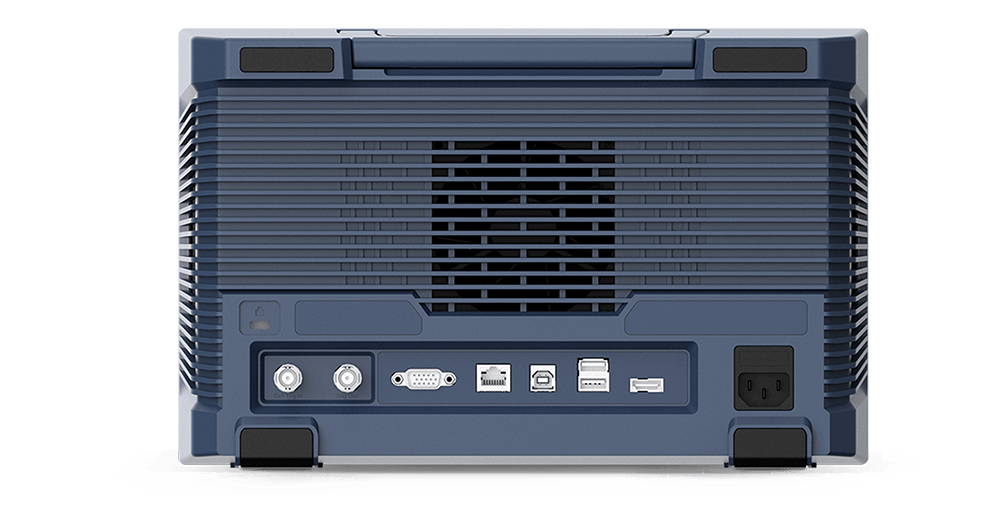

技術參數和產品對比ZDS5000行業分析型示波器

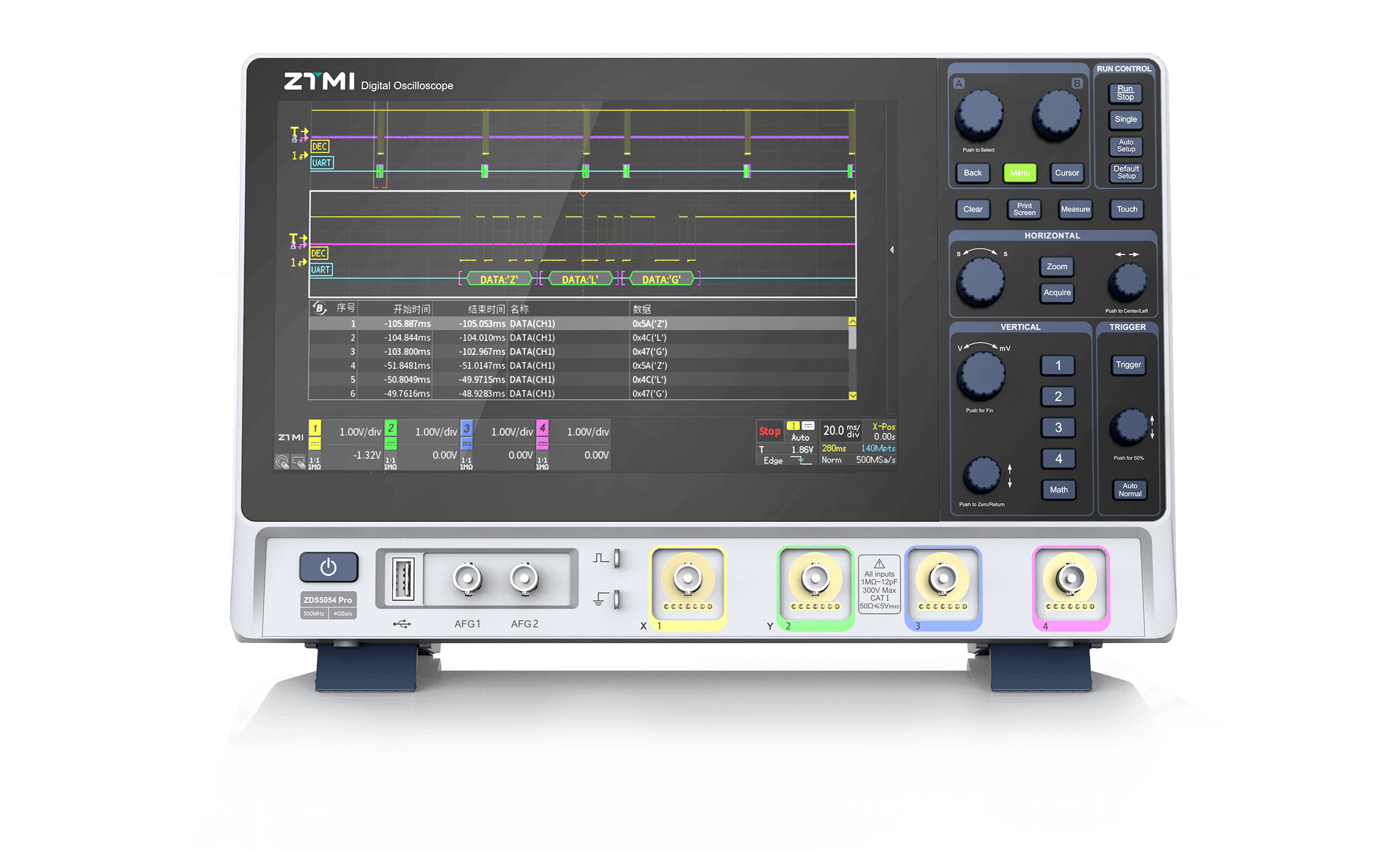

ZLG致遠電子率先打破“帶寬”的概念全新定義ZDS5000行業分析型示波器，基于領先的波形捕獲和數據挖掘能力，融合行業專家測試經驗，面向汽車電子、智能硬件、電源行業推出ZDS5054Pro、ZDS5054D、ZDS5054A三款行業分析型示波器致力于提升工程師工作效率讓測試變得更加簡單。

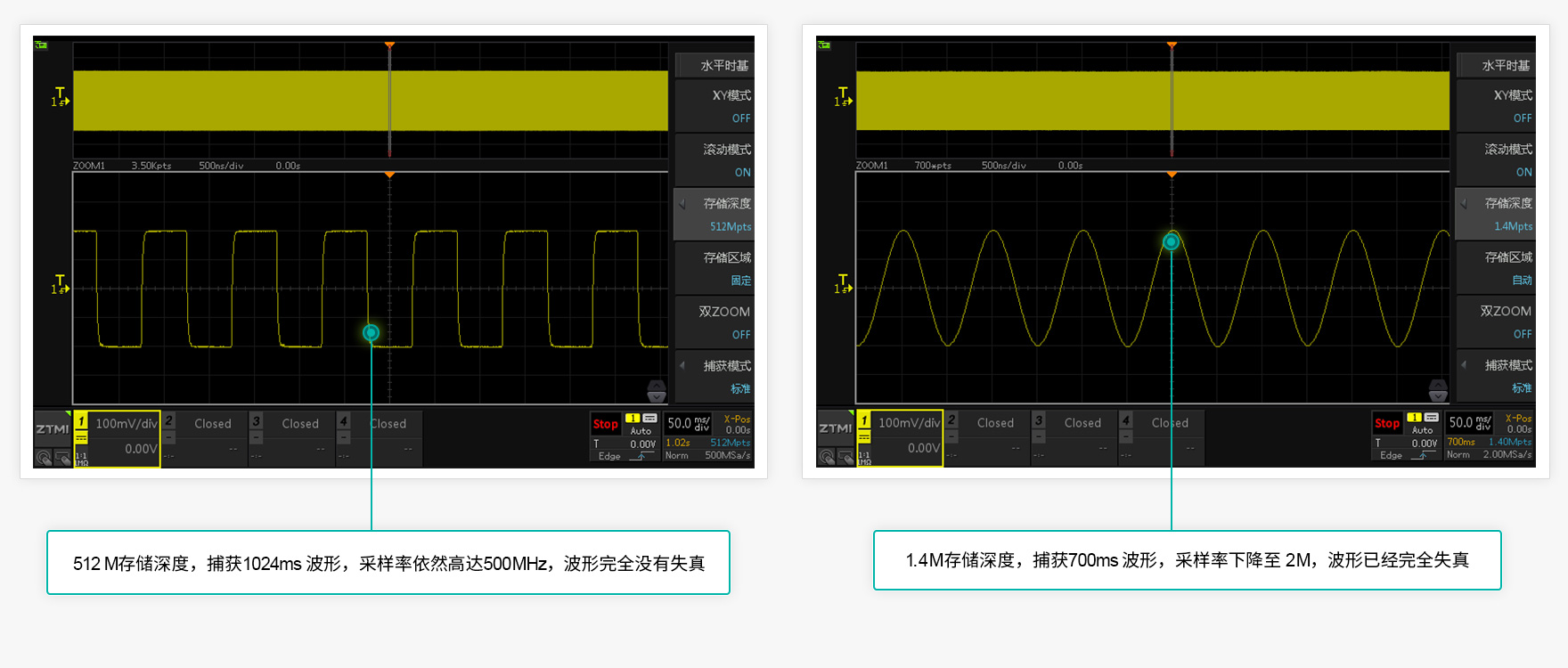

512Mpts存儲深度，捕獲長時間波形不失真
存儲深度=采樣率×采樣時間
如果存儲深度不足，高采樣率的情況下只能捕獲一小段波形，ZDS5054D標配512Mpts超大存儲深度，捕獲1024ms波形的情況下，依然可以保持100MSa/s采樣率。
領先的波形捕獲能力
100萬次/秒波形刷新率，快速發現異常信號

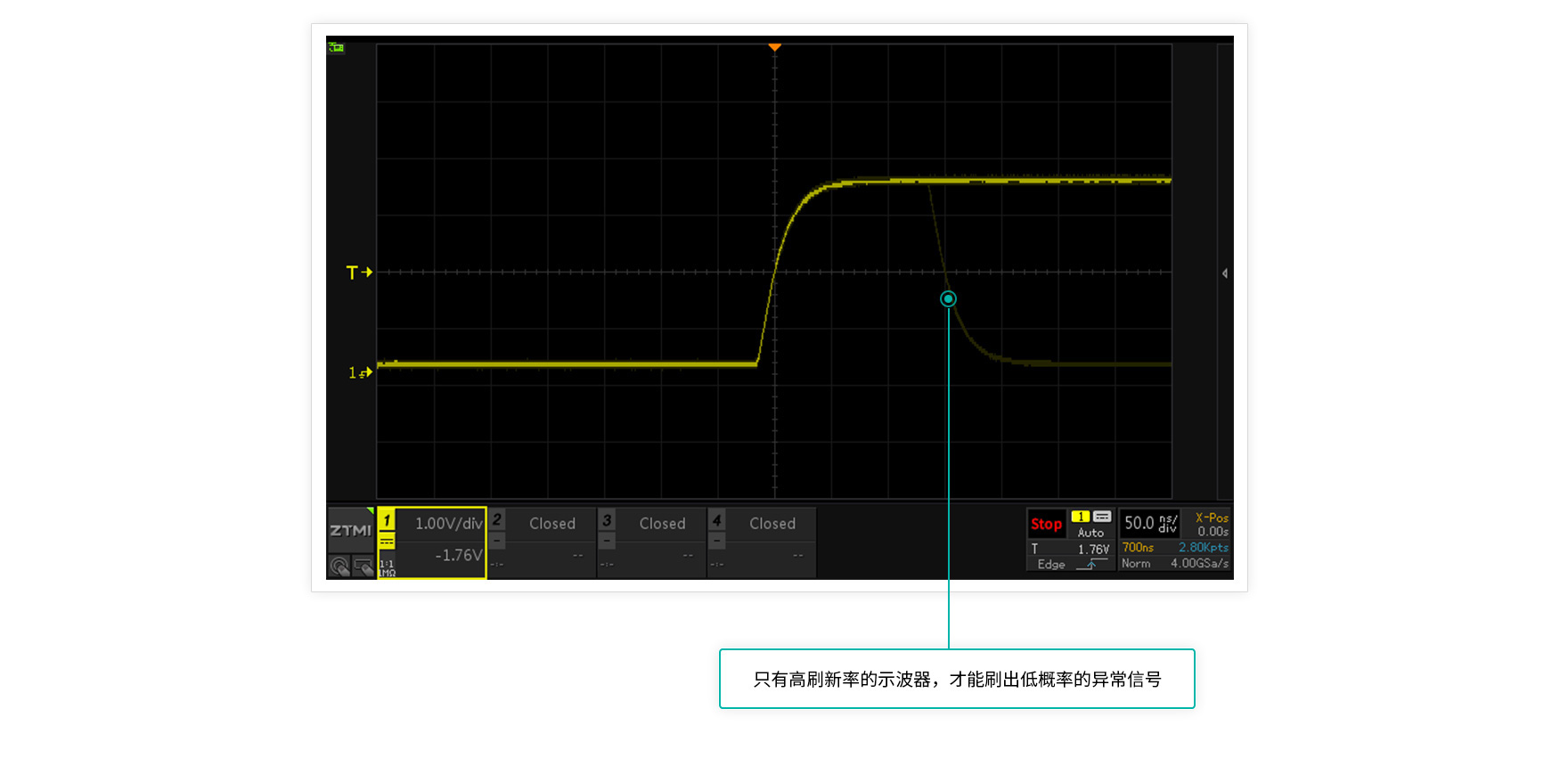

示波器波形刷新率越高，死區時間就越短，可以更快發現偶發性的異常信號。ZDS5054Pro示波器突破100萬次/秒波形刷新率，讓工程師快速發現異常信號。
豐富的觸發方式，靈活捕獲信號

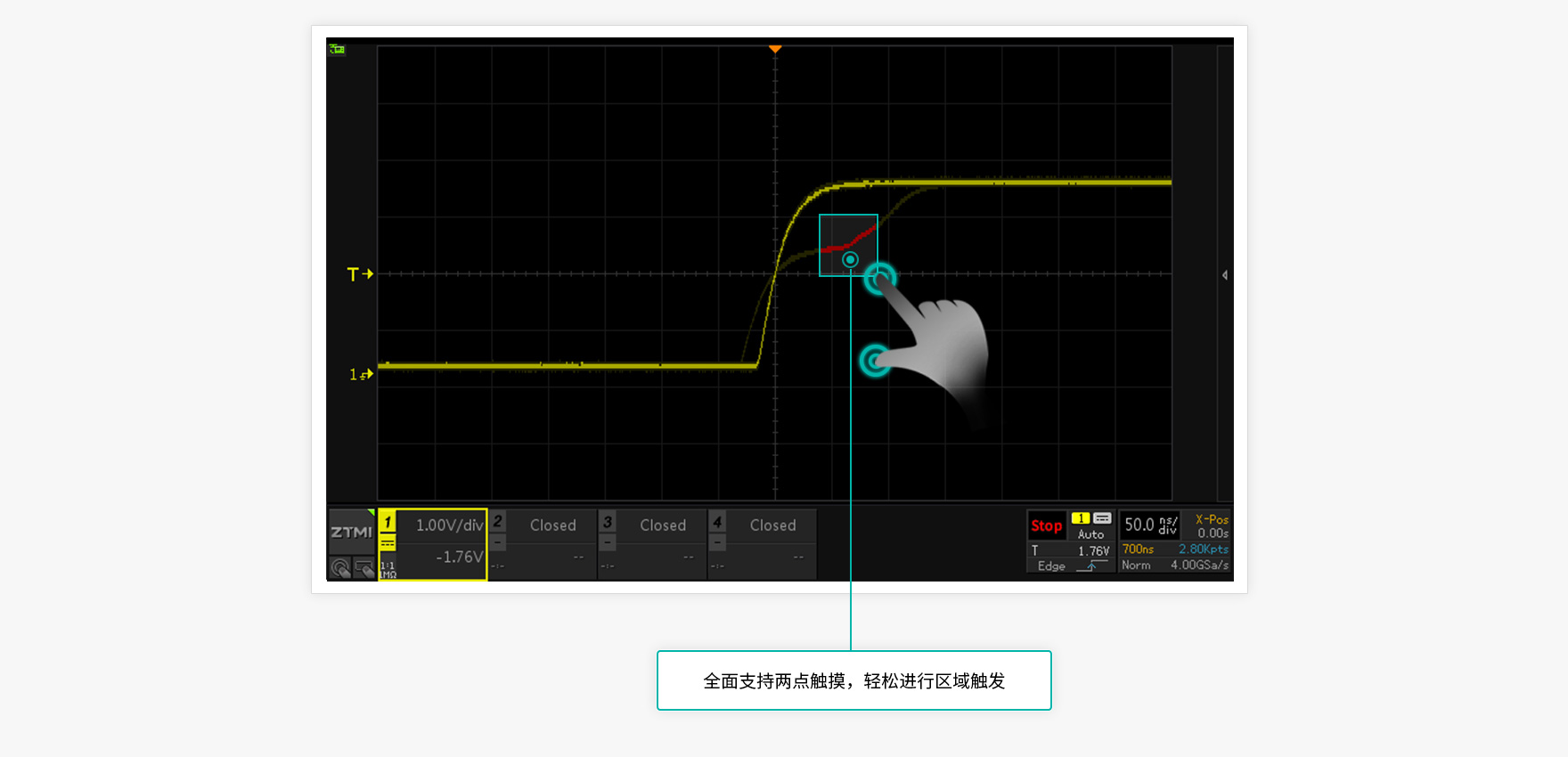

標配13種基本觸發，33種協議觸發，創新的模板觸發，幫助工程師采用靈活地捕獲所需信號。
豐富的數據挖掘功能
參數測量，快速判斷異常

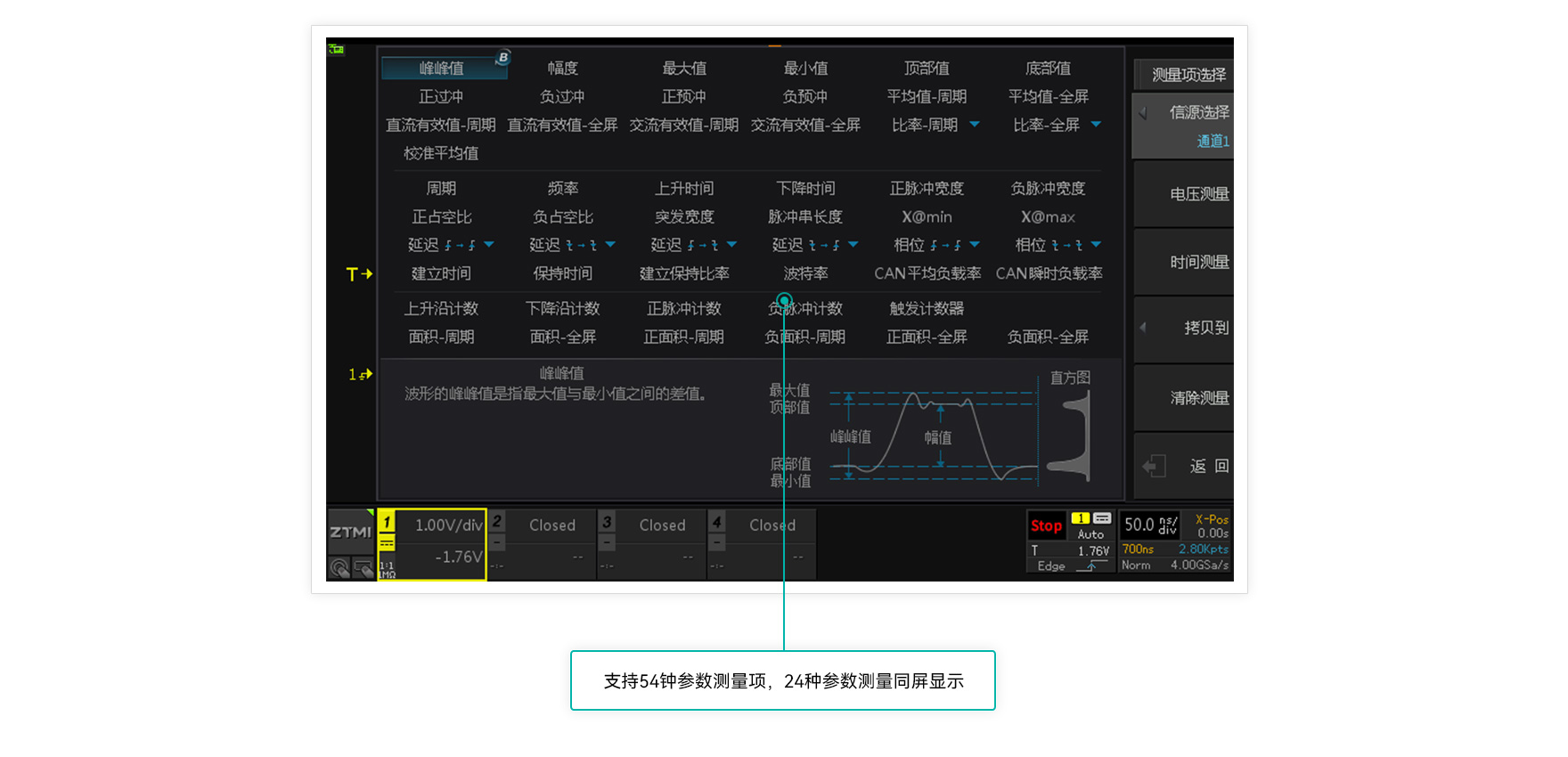

支持54種參數的全屏測量統計，通過FPGA并行計算全部波形的最大值，最小值，平均值，標準差，最多可同時顯示24種參數，計算全程僅需1秒鐘。
波形搜索，快速定位異常

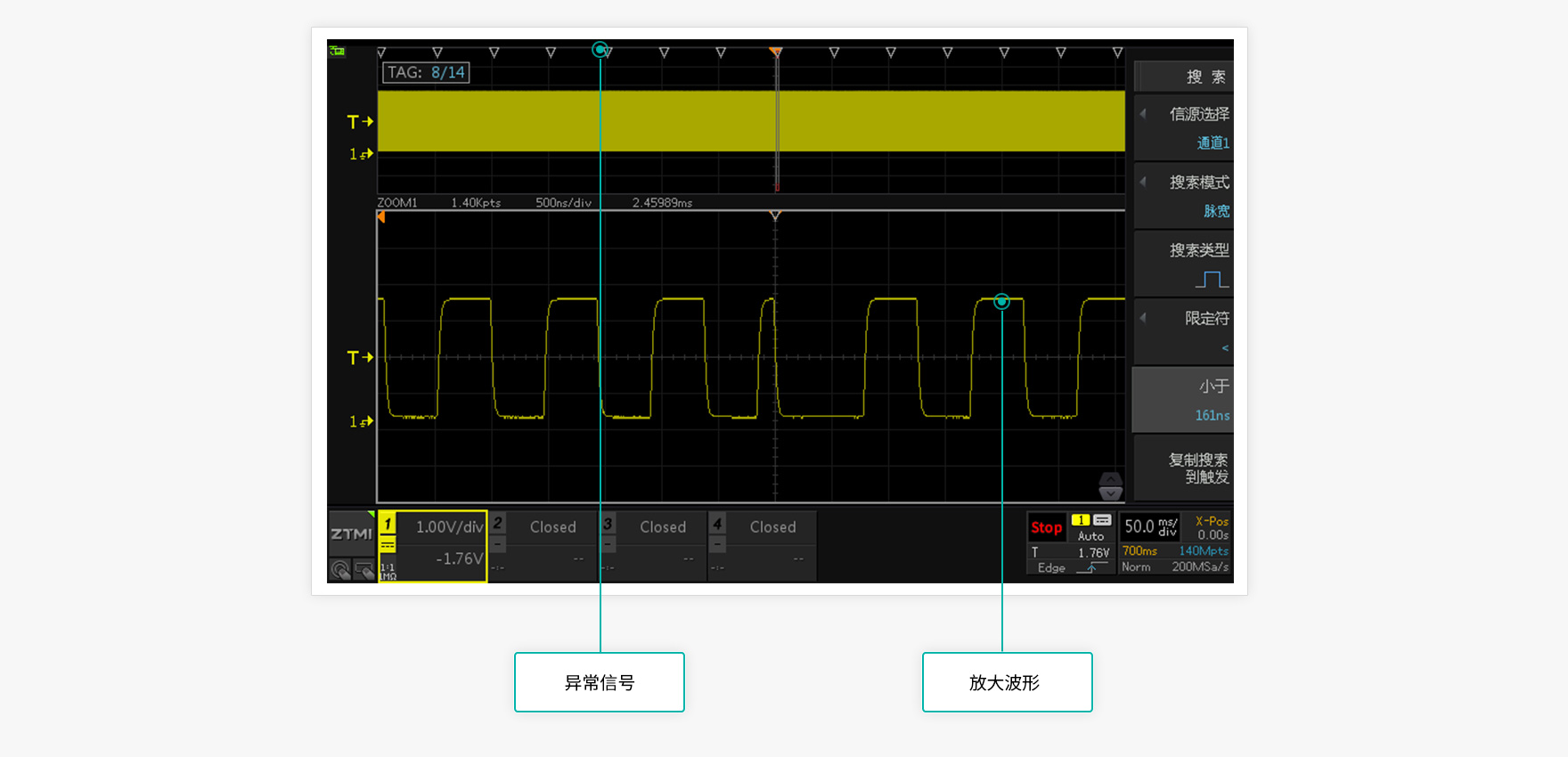

支持邊沿、脈寬、欠幅、上市/下降時間、周期/頻率等多種搜索條件，基于全硬件加速搜索算法，僅需1秒即可從海量波形中快速定位符合搜索條件的波形，自動標記使異常信號一覽無余。
45種協議解碼，助力通信協議調試

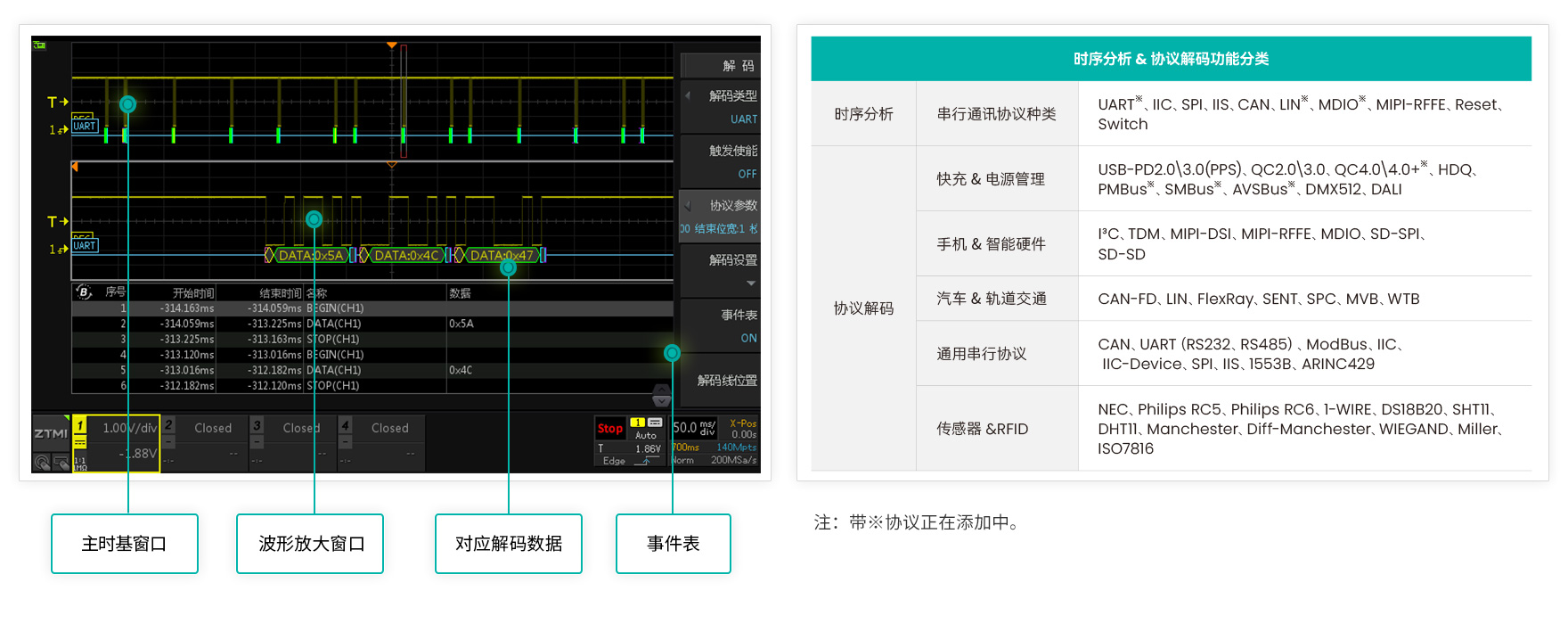

ZDS5054Pro、ZD5054D顛覆性地標配45種串行通信協議解碼，涵蓋常用的現場總線、系統總線以及內部總線。3秒鐘即可完成512Mpts波形解碼，協助工程師快速完成通信調試。

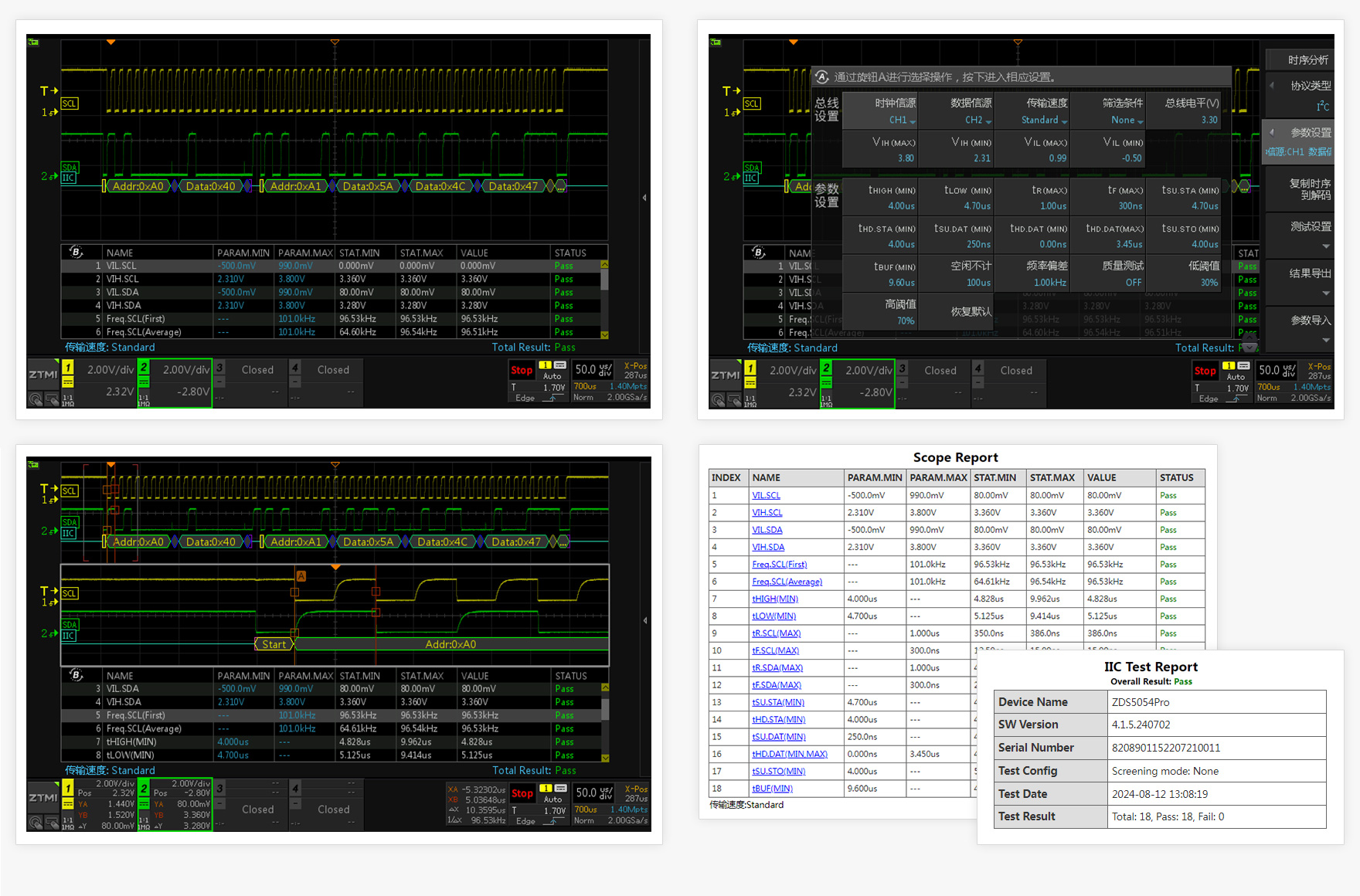

時序分析：1秒完成通信時序一致性測試
手機、智能穿戴、家電、智慧屏、多媒體影音等嵌入式智能設備，對于內部總線通信時序一致性有嚴格要求。ZDS5054D創新的時序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信號的脈寬、幅值、邊沿、建立時間、保持時間等多種組合參數，原本手動測試需要幾十分鐘，使用時序分析功能自動測試僅需一秒鐘即可完成，并可導出測試報告。

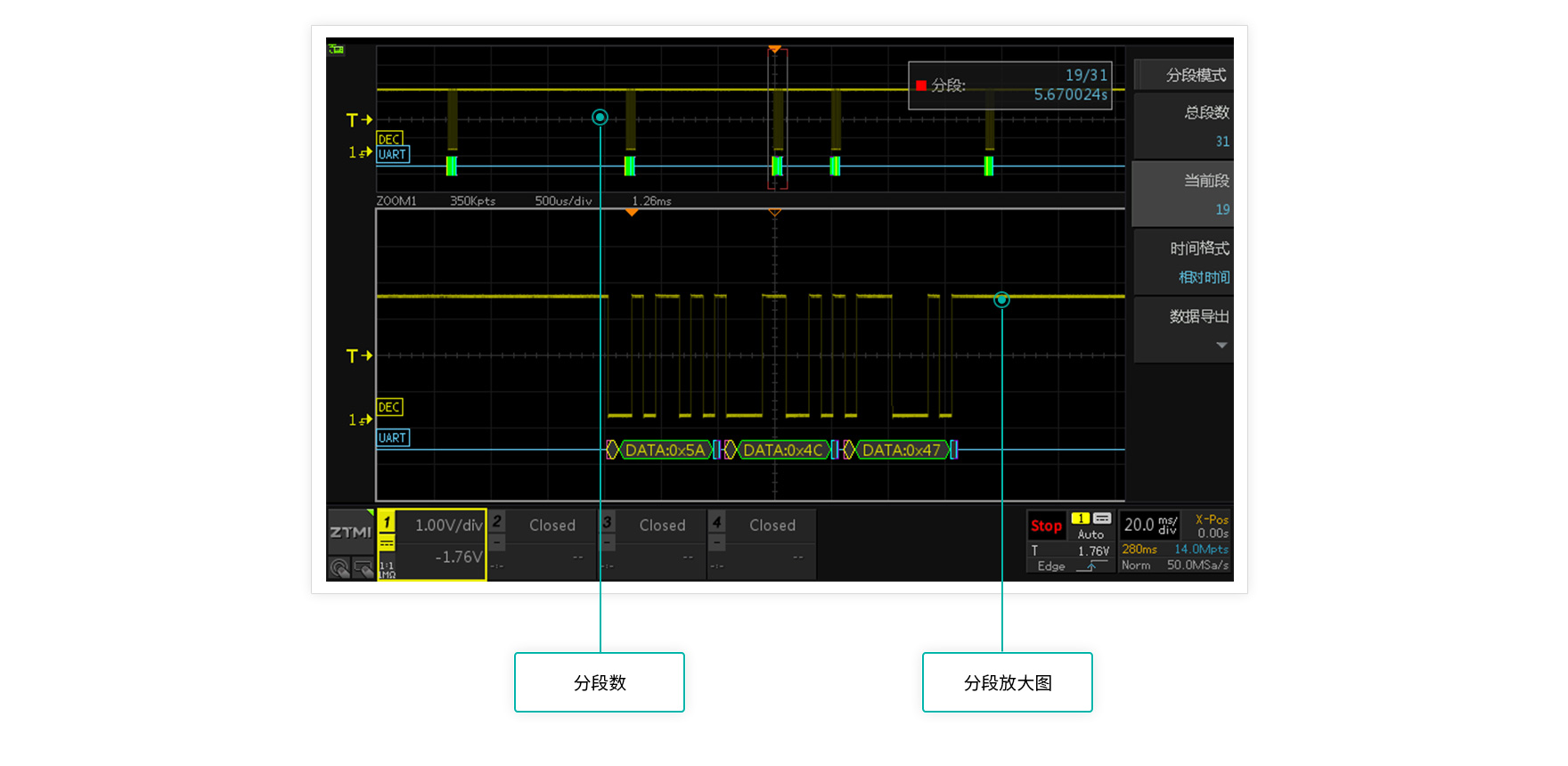

分段存儲，52萬幀歷史波形記錄
對于偶發信號的波形統計分析，過去需要工程師蹲守在示波器前進行手動測試。分段存儲功能可對觸發的特定波形進行存儲、回放，波形幀數最高可達52萬幀，徹底解放工程師的工作。
FIR硬件實時濾波器

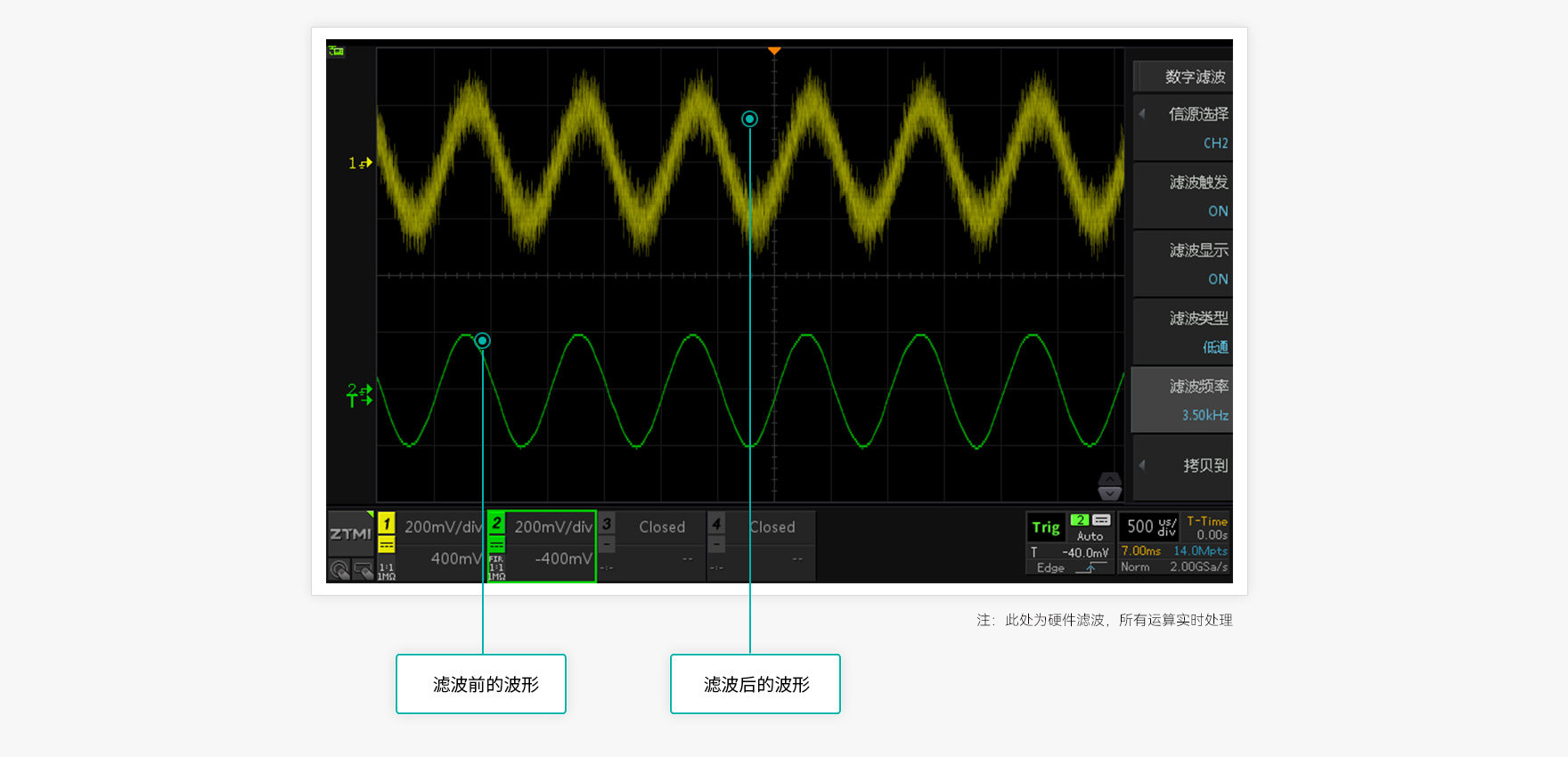

ZDS5000示波器內置FIR硬件實時濾波器，可在10Hz-200MHz范圍內任意調節示波器帶寬，精準過濾特定頻點的噪聲與干擾信號，只呈現有效信號。
電源分析：助力電源信號完整性分析

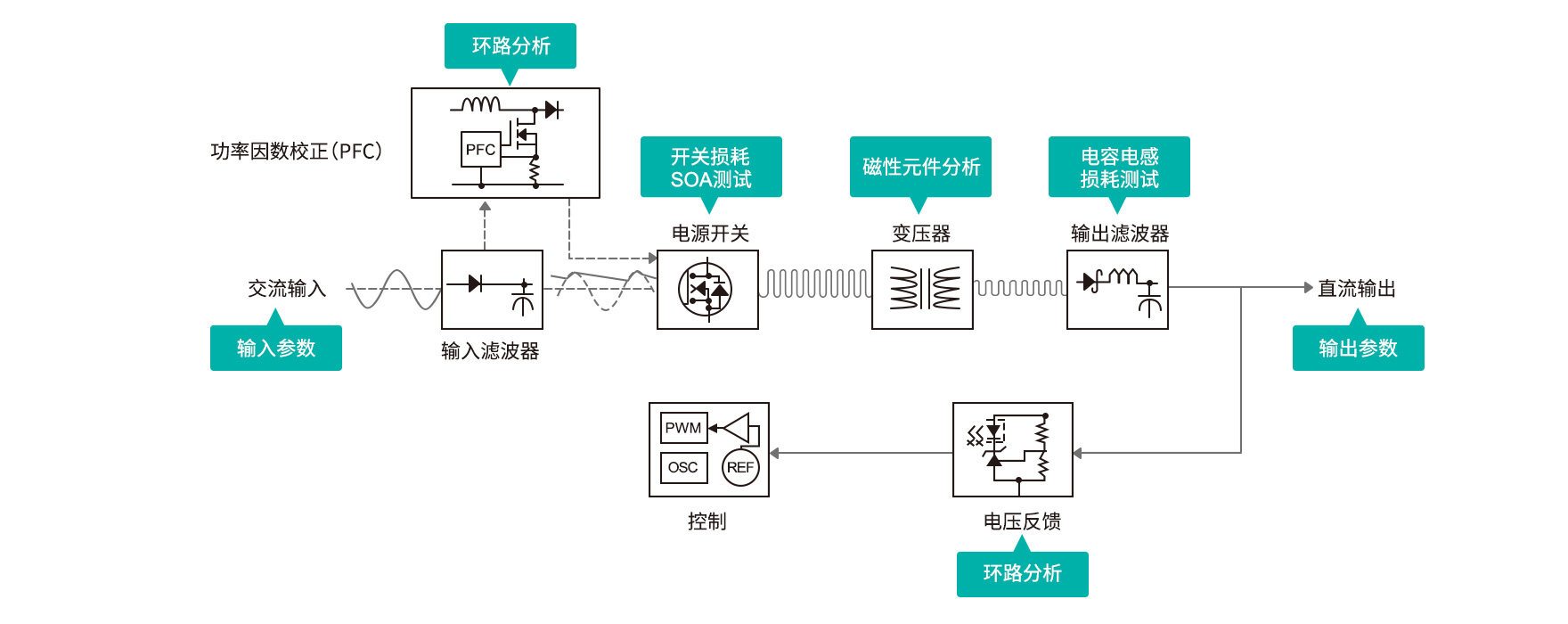

ZDS5054A電源分析功能涵蓋了輸入輸出特性測試，MOSFET、磁性元件、電容、電感等器件分析，調制波形測試等功能，全方位評測電源可靠性。
MOSFET開關損耗精準量化

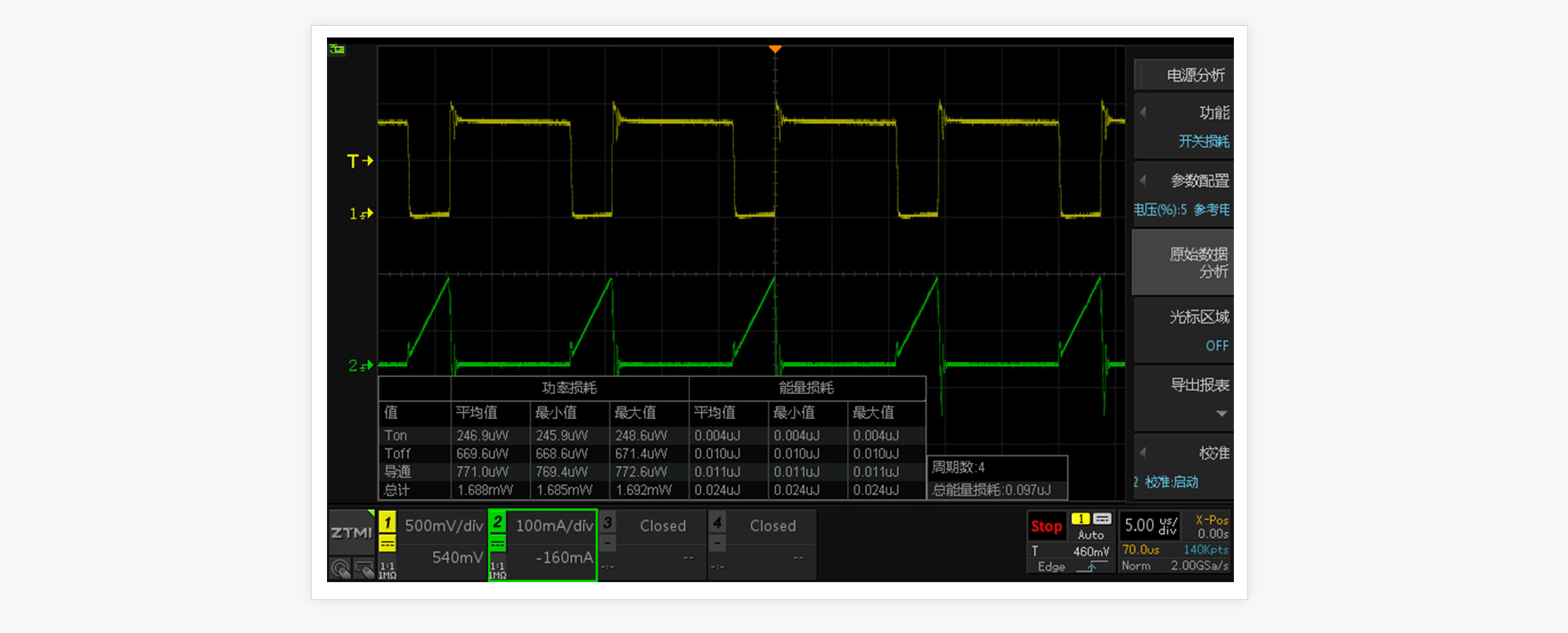

功率MOSFET開關損耗測試是PFC電源調試中的難點，由于SPWM每個周期的開關損耗都不相同，傳統通過手光標和數學運算手動測試的方式已經不適用。ZDS5054A示波器標配250Mpts存儲深度，可捕獲多個完整調制周期SPWM波形，自動統計各開關周期的開通/關斷/導通損耗，計算最大值、最小值、平均值，準確量化開關器件的功率損耗。

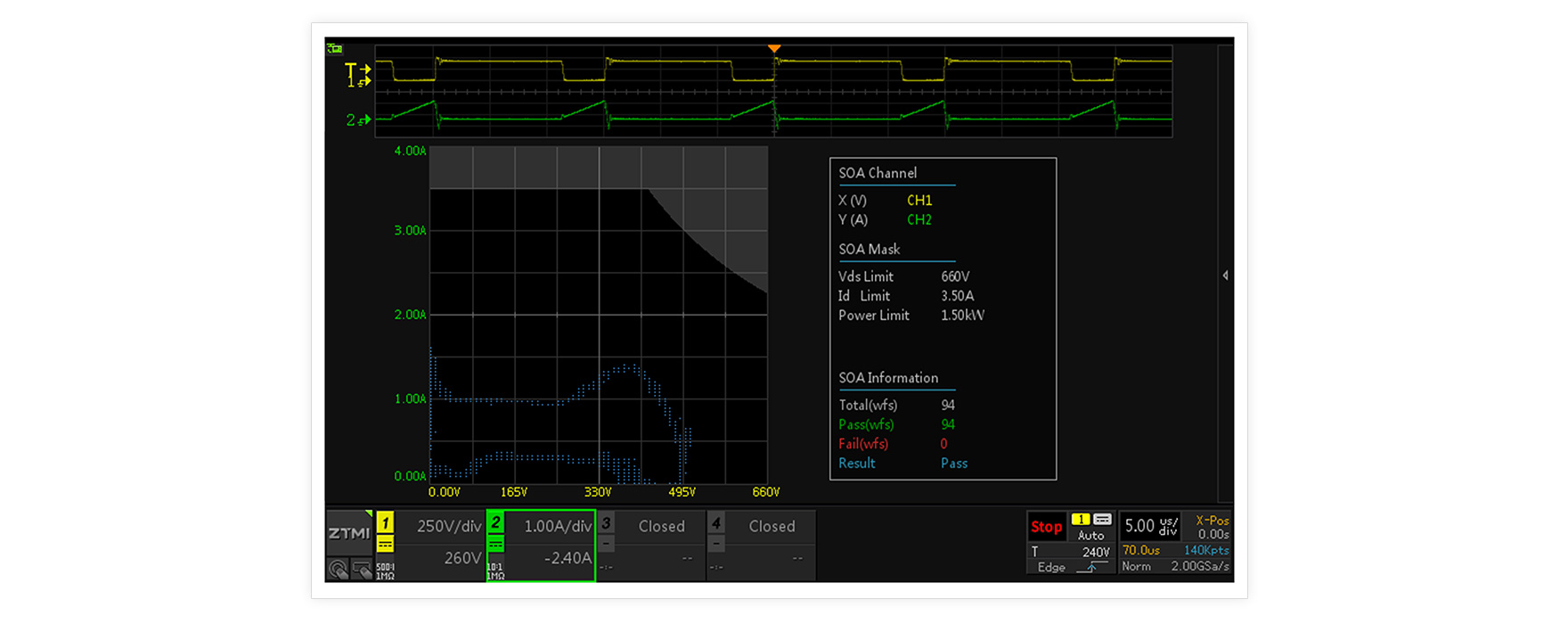

SOA測試：有效保障MOSFET工作安全
功率MOSFET瞬時電壓、電流、功率超出安全工作區，會導致器件損壞、爆炸的風險陡增，常規調試手段難以對器件的各種工況進行全面評估。SOA 安全工作區分析功能，可統計MOSFET在所有工況下瞬時參數超出安全工作區的概率，便于工程師更好的評估電源工作穩定性。
環路分析：快速判斷電源環路穩定性
穩定的反饋環路對開關電源來說是非常重要的，如果沒有足夠的相位裕度和幅值裕度，電源的動態性能就會很差或者出現輸出振蕩。伯德圖可以直觀呈現負反饋系統的增益、相位的頻率響應曲線，通過分析系統的增益余量與相位余量，可以判斷控制系統是否穩定。
內置雙通道AFG信號發生器

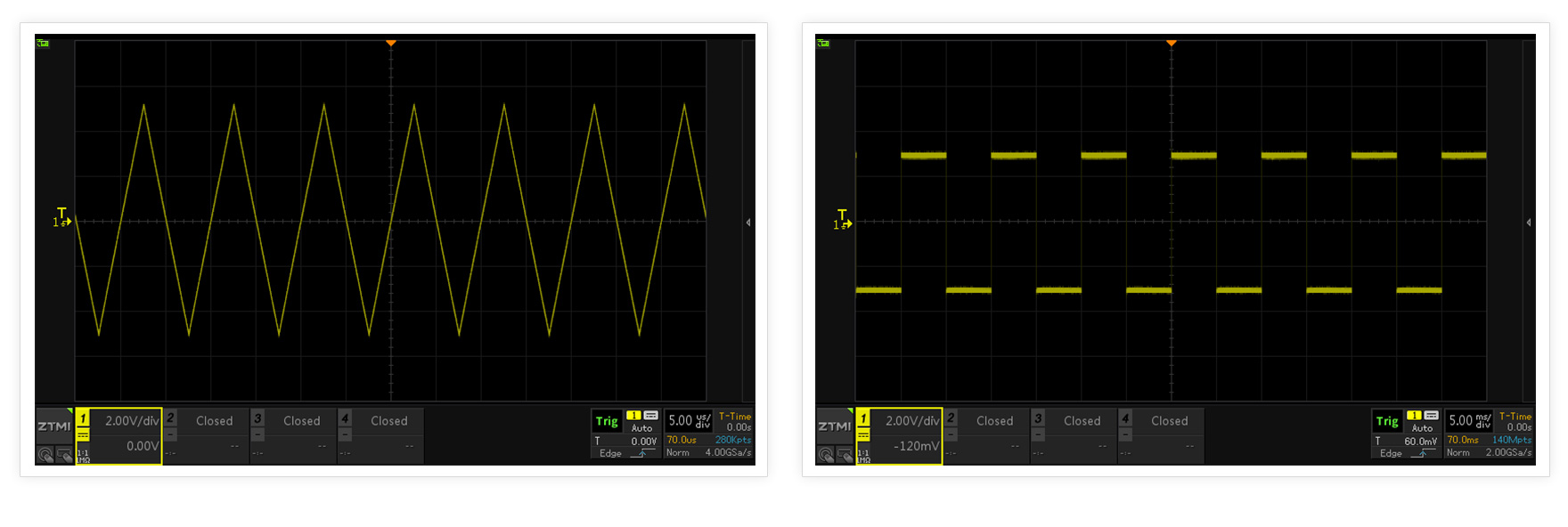

內置雙通道函數信號發生器，支持正弦波、三角波、方波、鋸齒波等標準函數信號輸出，可調節信號初始相位、占空比，頻率最高可達30MHz。
