采樣點不一致：總線通信的隱形殺手
2025-05-19
為什么采樣點如此重要？
在CAN、CANFD等總線通信中，采樣點（Sample Point）是節點讀取總線信號電平的關鍵時刻。如果各節點的采樣點不一致，就像一群人在不同節奏下跳舞，必然導致混亂——數據誤判、通信錯誤，甚至系統癱瘓！
作為總線通信的"心跳時刻"，采樣點的精準度會影響到系統的穩定性、可靠性。然而，許多工程師在調試時往往忽視這一點，直到總線頻繁報錯、數據丟失，才意識到問題的嚴重性！
采樣點：總線通信的"裁判員"
1、什么是采樣點？
采樣點是指節點在一個位時間（Bit Time）內對總線電平進行采樣的位置。通常用百分比表示，例如CAN、CANFD總線常見的采樣點為75%~90%。
● 過早采樣（如60%）：信號可能尚未穩定，易受噪聲干擾；
● 過晚采樣（如95%）：可能錯過信號跳變，導致誤碼。
2、采樣點的核心原理
總線通信依賴嚴格的時序同步，采樣點的位置由以下因素決定：
● 波特率（Baud Rate）；
● 傳播段（Propagation Segment）；
● 相位緩沖段（Phase Buffer Segments）。
其中，傳播段、相位緩沖段以及同步段組成一個"位"，CAN控制器的最小時間周期稱作時間量子（Tq），一個位由若干個Tq組成，如圖1所示。
3、位時間結構介紹
用一個通俗的比喻來解釋CAN總線中的這幾個關鍵時間段：
把CAN通信想象成一場"傳球比賽"。假設你和隊友們在玩一個蒙眼傳球游戲（因為CAN總線看不到對方的信號），必須嚴格按節奏傳遞。這時候每個位時間（1bit的時間）被分成4個關鍵階段：
● 同步段（Sync Segment）—— "預備！"
就像裁判吹哨示意"比賽開始"的時刻。所有節點在這里強制對齊時鐘，相當于喊"1、2、3，開始！"。長度固定為1個時間單位（Tq）。
● 傳播段（Propagation Segment）—— "球在飛的時間"
球（信號）從發送方到接收方需要飛行時間。這段是用來補償物理延遲的（比如總線長度導致的信號延遲）。長度可調，長距離總線需要設置更長時間。就像傳球距離遠時，要預留更多時間等球飛過去。
● 相位緩沖段1（Phase Buffer Segment 1）—— "等慢隊友"
有些隊友（節點）反應慢，這個階段是主動等待他們跟上節奏。如果信號邊沿來得比預期晚，會延長這個段來重新同步。長度可調。相當于你傳球后，發現接球人還沒準備好，就多等一會兒。
● 相位緩沖段2（Phase Buffer Segment 2）—— "催快隊友"
有些隊友（節點）反應太快，這個階段是防止他們搶跑。如果信號邊沿來得比預期早，會縮短這個段來重新同步。長度可調。相當于接球人如果提前伸手了，你就喊"別急！按節奏來！"

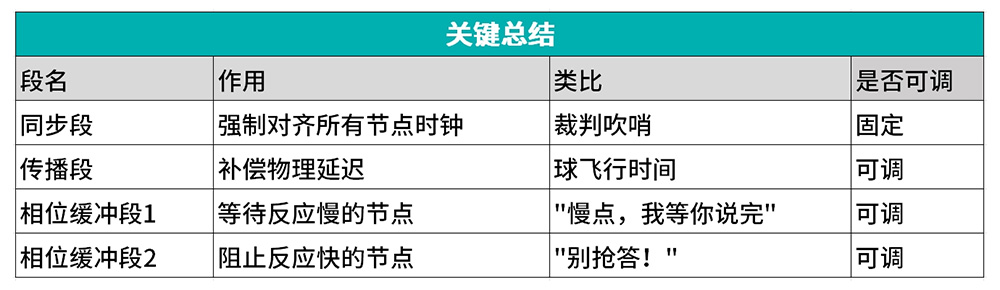

3、關鍵總結：
采樣點不一致對總線的四大致命影響
1、數據"鬼影"——誤判0和1
問題：節點A在信號穩定時采樣（正確），節點B在信號跳變時采樣（誤判）。
案例：某新能源汽車CANFD總線出現無故剎車信號，查因是某個ECU采樣點設置偏早，將噪聲誤判為制動指令。
2、總線"堵車"——錯誤幀暴增
問題：錯誤數據觸發重傳，占用帶寬。
案例：某工廠CAN網絡突然通信延遲，發現是新增設備采樣點與其他節點相差15%，導致30%的錯誤幀重傳。
3、隊友"掉線"——節點Bus-Off
問題：錯誤累積超限，節點自動退出通信。
案例：某工程機械儀表盤黑屏，因網關模塊采樣點不匹配，持續報錯后進入Bus-Off狀態。
4、玄學故障——時好時壞
問題：高溫/振動下故障加劇（信號抖動放大采樣偏差）。
案例：某自動駕駛測試車夜間頻繁報錯，白天正常，最終發現是低溫下采樣點偏移量超標。
三步救命方案
測：用專業儀器（比如我們ZPS-CANFD總線分析儀）檢查各節點采樣點；
調：統一設置為推薦值（CAN、CANFD總線通常75%~90%）；
驗：模擬高溫/振動環境復測。
血淚教訓：某車企召回事件，根源竟是供應商A的ECU采樣點默認85%，供應商B的默認78%！
ZPS-CANFD總線分析儀功能介紹-節點采樣點測量
1、測試原理

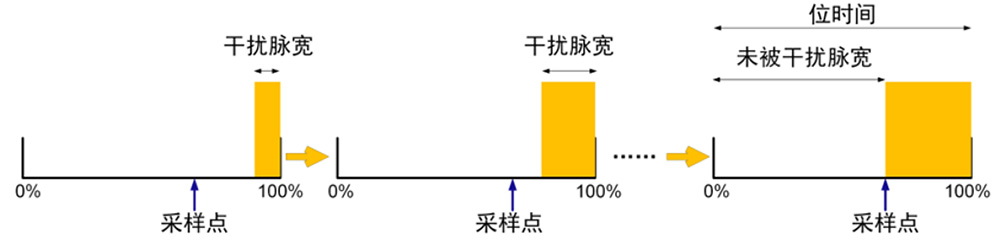

干擾測試：ZPS設備發送帶干擾脈沖的報文，逐步從后往前干擾數據位，直到被測設備（DUT）因采樣錯誤而發送錯誤幀。如圖2所示。
計算采樣點：在錯誤幀波形中，找到被干擾的位。測量該位未被干擾部分的脈寬（T_unaffected），除以整個位時間（T_bit），即可得到采樣點位置：
采樣點 = T_unaffected / T_bit
2、測試方法

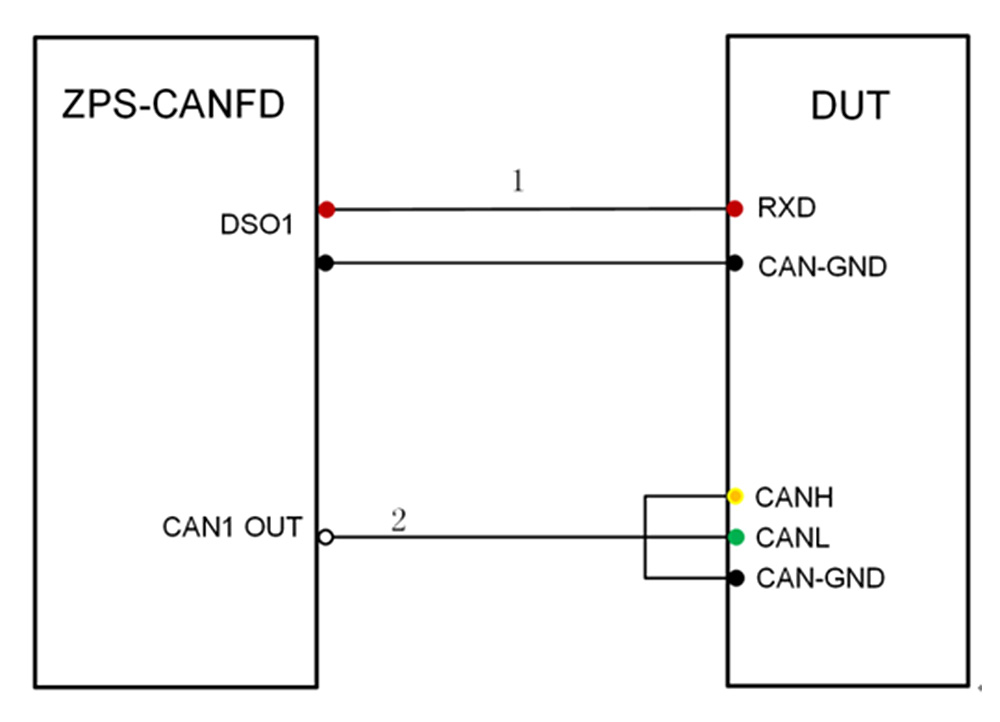

連接設備：按照圖3所示，連接CANH、CANL、CAN-GND，并將ZPS-CANFD的DSO口DUT的RX和地線相連（如果DUT無法引出RX可以用網絡采樣點評估功能）。

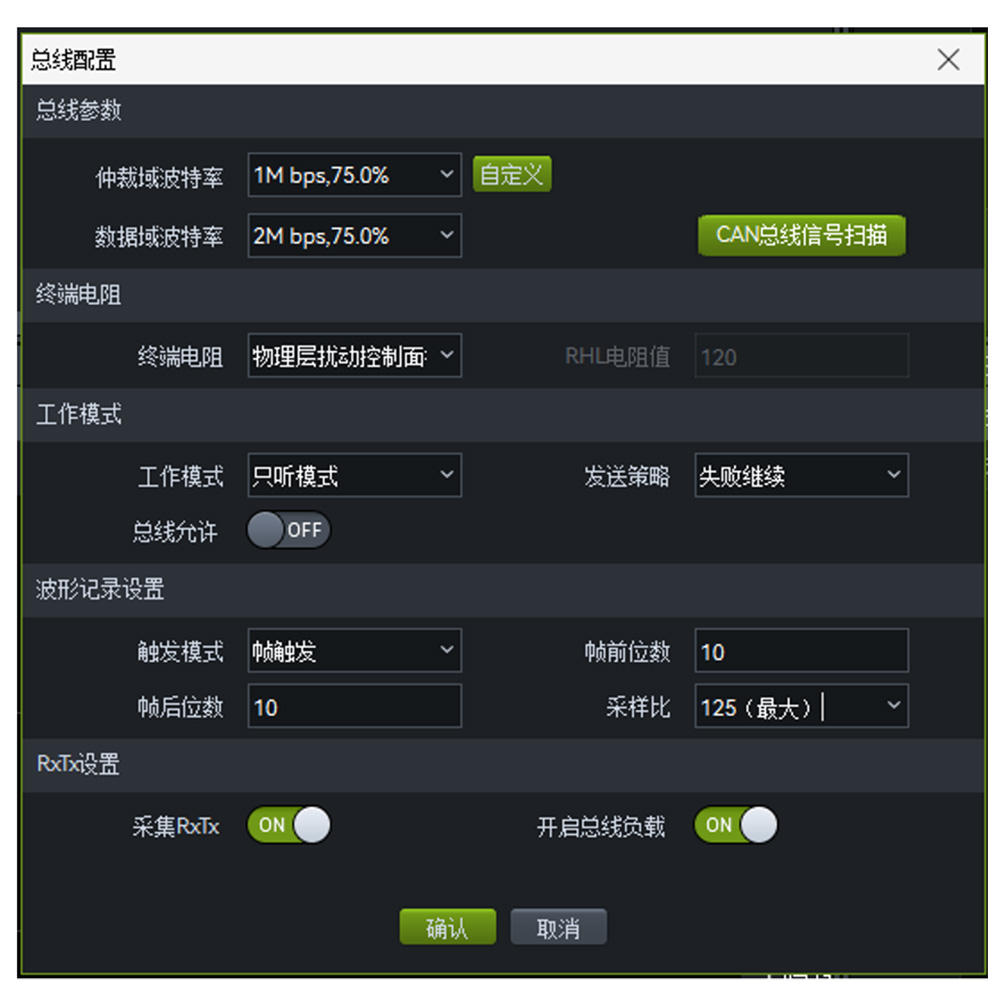

總線配置：設置節點波特率、終端電阻、工作模式，并將采樣比調至最大，如圖4所示。
參數設置
設置基本參數、硬件相關配置、測試算法等等，按照測試要求一步步設置好，大部分參數使用默認參數，設置好RX數據源即可，如圖5所示。
結果展示

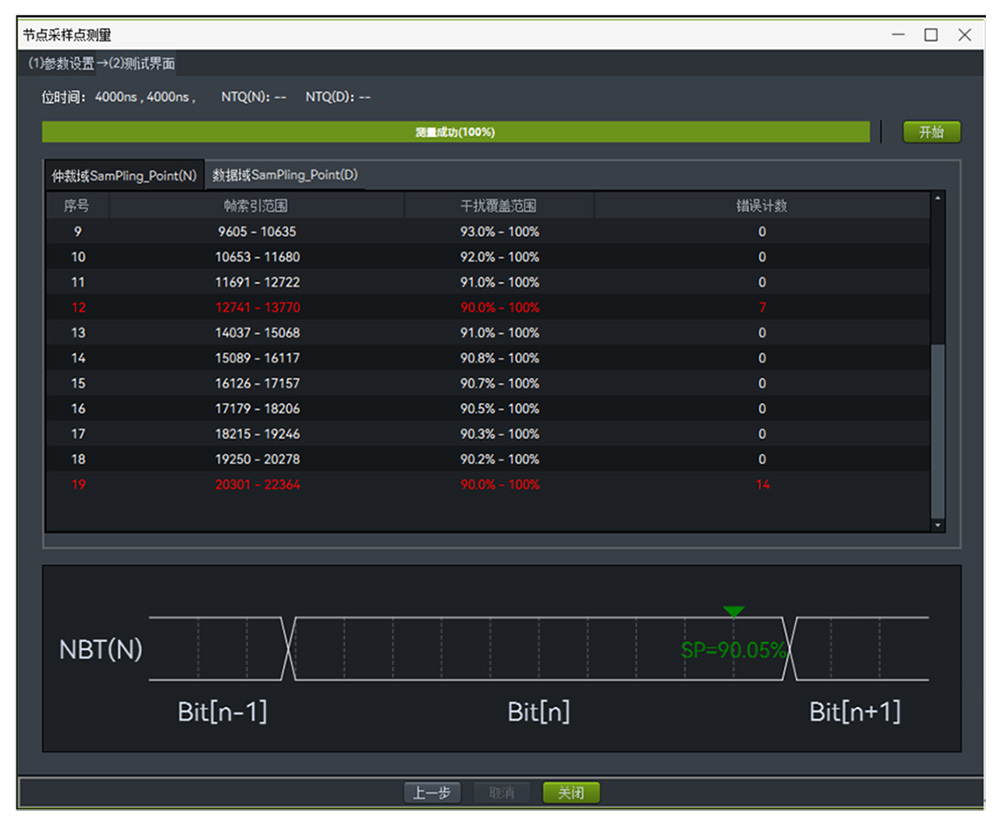

結果展示界面會展示仲裁域和數據域的測試過程，并在下方以圖標的方式清晰地展示采樣點測試結果，如圖6所示。
總結
CAN、CANFD總線節點采樣點不一致就像一場錯拍的合唱，輕則數據誤碼、通信延遲，重則引發系統宕機甚至安全事故。無論是汽車電子還是工業控制，精準的采樣點同步都是保障總線穩定運行的關鍵。通過專業測試設備及早發現并校準采樣點偏差，才能讓您的通信網絡告別"數據車禍"，真正做到高效可靠！
