PA300系列功率計：三種數據記錄方法詳解，應對不同測試場景
2025-11-21
PA300系列功率計
功率計是一種基礎的電參數測量儀器，主要用于光伏、電源與變頻器、家電等行業的研發、產線測試環節，具有高精度、易集成、高性價比的產品特性。隨著行業測試需求的增多，不同行業的測試差異性也日漸顯著。
ZTMI致遠儀器推出單/三通道共七款功率計，性能指標包括：
● 電壓測量能力最高可達2000V
● 電流測量精度最小可測25μA微小電流
● 測量帶寬最大300kHz，滿足高頻信號測試
● 支持IEC諧波分析、積分測量等專業功能

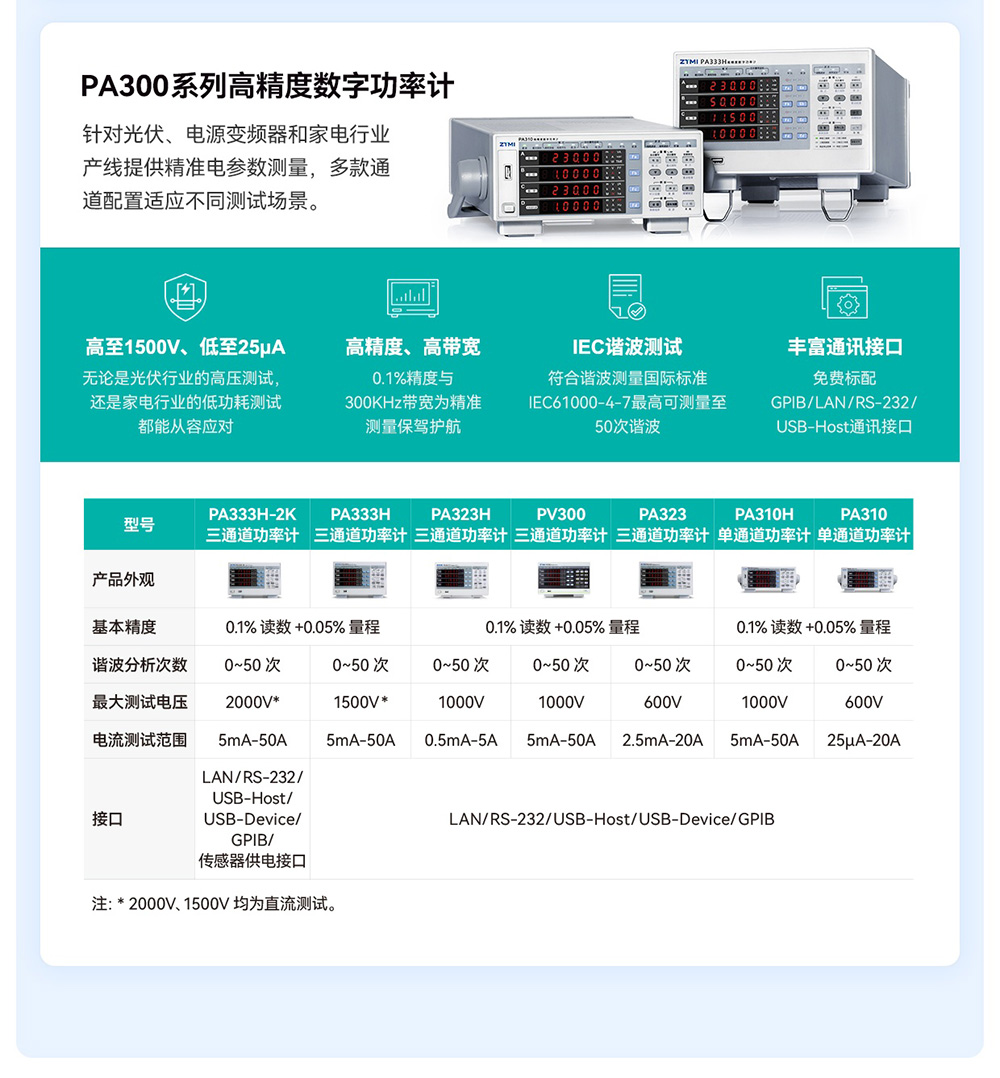

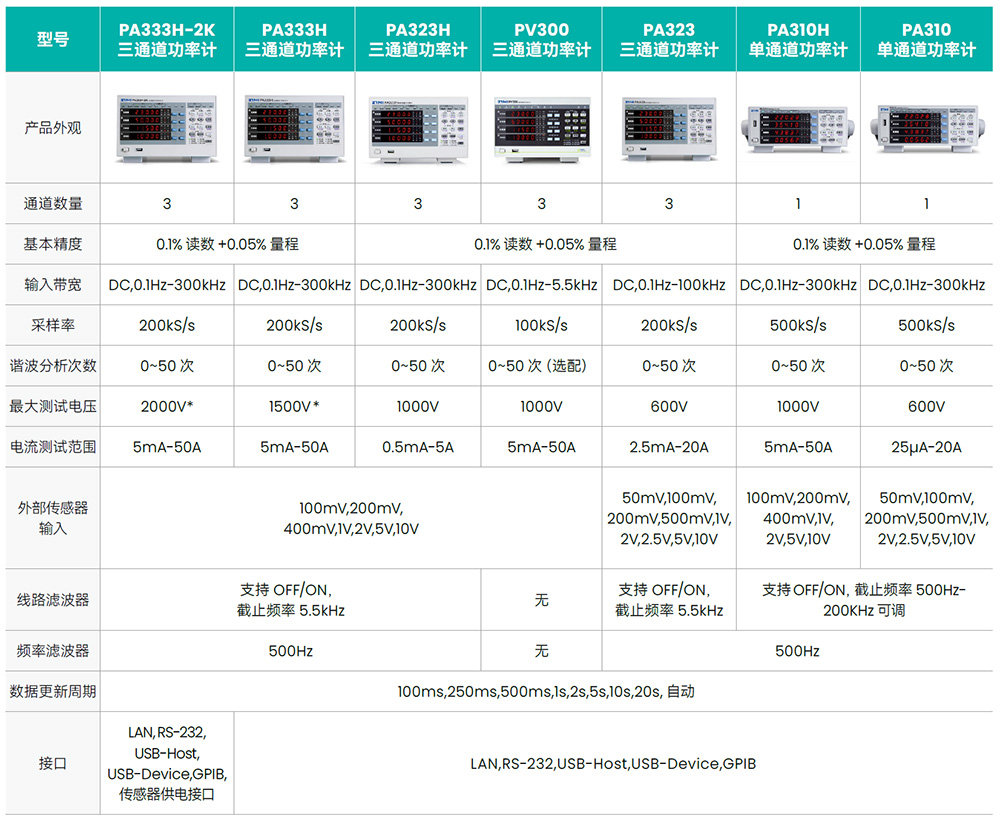

具體型號參數如圖1所示：
三種數據記錄方式
方式一：U盤本地存儲
PA300系列功率計有單通道和三通道兩種類型，其前面板如圖2、圖3所示。

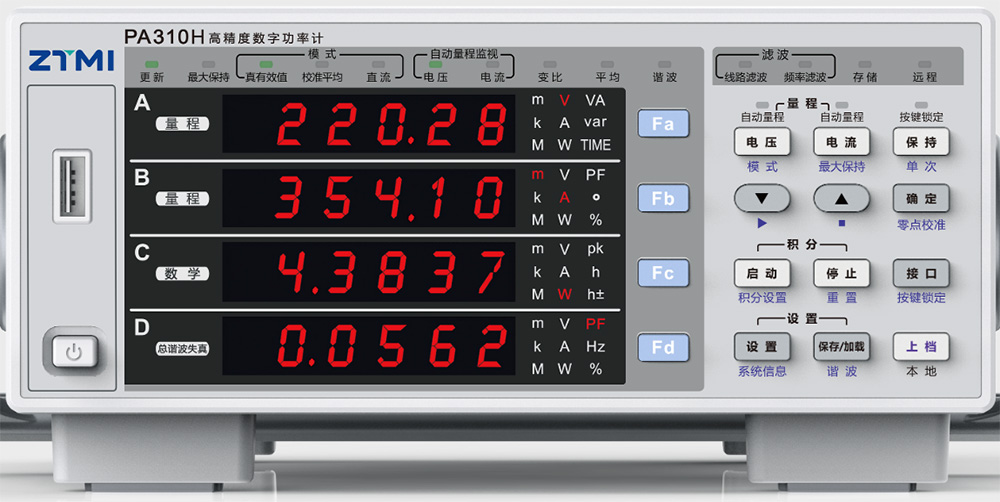

圖2 單通道功率計面板

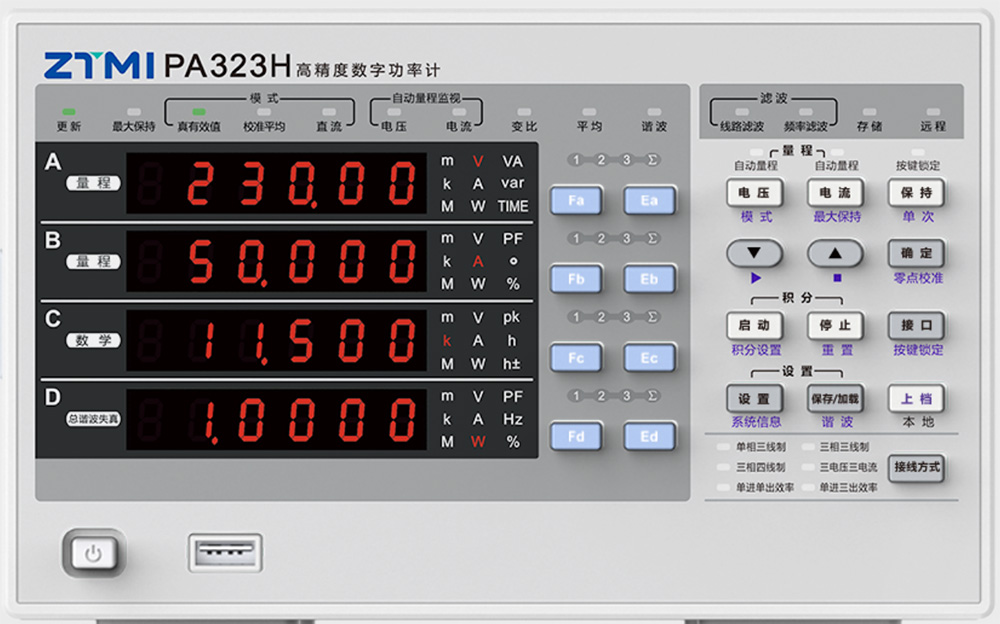

圖3 三通道功率計面板
PA300系列功率計標配USB-Host接口，可接入U(xiǎn)盤等外部移動存儲器，長時間存儲電壓、電流、功率、諧波等測量數據。
存儲內容與設置

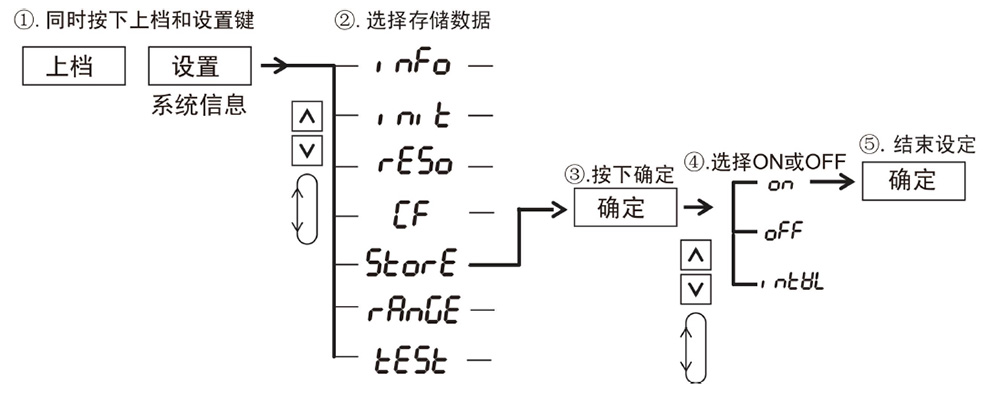

存儲的測量項目為所有可顯示的測量項，包括常規模式和諧波模式下的測量項；存儲的測量項可通過上位機軟件或指令來設置。保存的測量數據會以CSV格式保存，以PA333H型功率計為例，功率計按"PA330_Data_年月日/H_小時/Pa330_分秒.csv"的格式生成文件和文件夾，存儲設置如圖4所示。
圖4 功率計存儲設置步驟
時間間隔設置

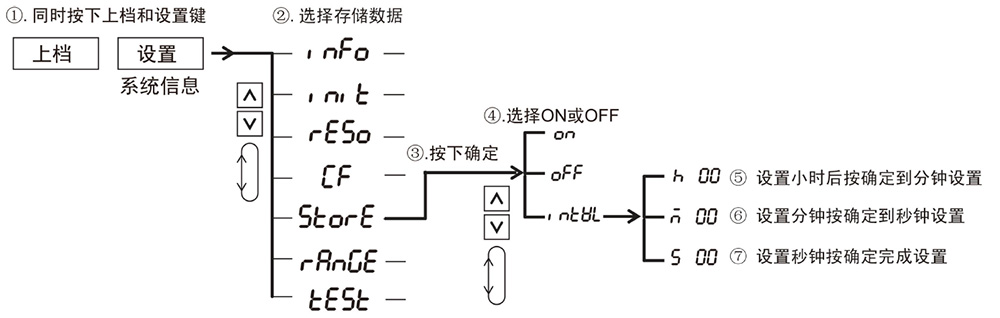

用戶可設定存儲時間間隔，設定范圍：00.00.00（0時，00分，00秒）~99.59.59（99時，59分，59秒）；初始值為1s，如圖5所示。
圖5 功率計存儲時間間隔設置
保存數據分析
開啟存儲功能后，功率計會自動將數據保存在U盤當中，存儲結束后，可以將U盤中的CSV文件拷貝到PC端進行二次分析，CSV文檔數據列表如圖6所示。

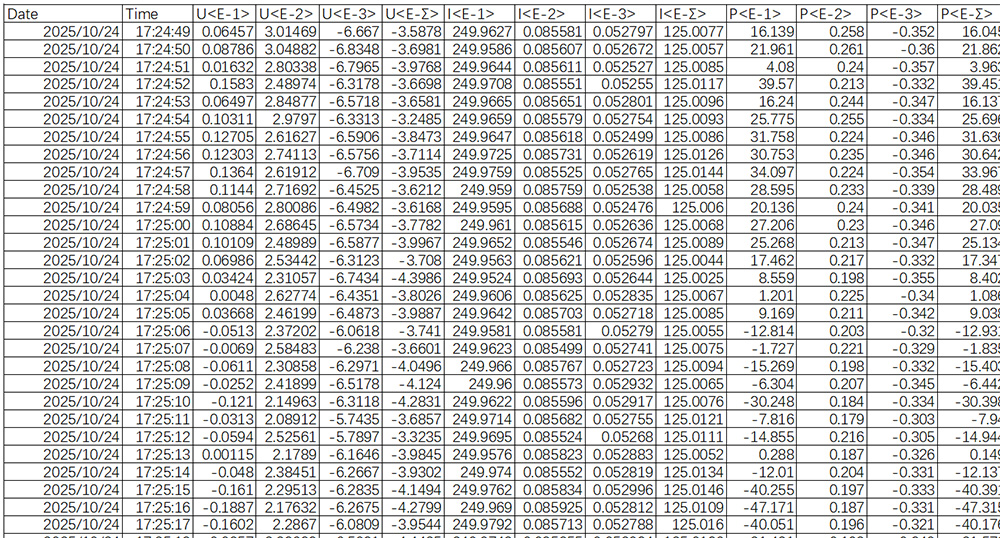

圖6 U盤存儲CSV格式
方式二：PC端實時存儲
PA300系列功率計也支持PC端實時存儲，可通過致遠儀器提供的MTA Studio綜合測量測試分析軟件實現數據在PC端的存儲。
具體操作如下：
步驟1：連接設備
將PA300功率計通過以太網與PC相連，設置好IP地址，打開MTA Studio軟件，在新建設備中選擇功率計設備，如圖7所示，選擇對應型號，設置好IP地址即可連接功率計，如圖8所示。
圖7 MTA添加功率計

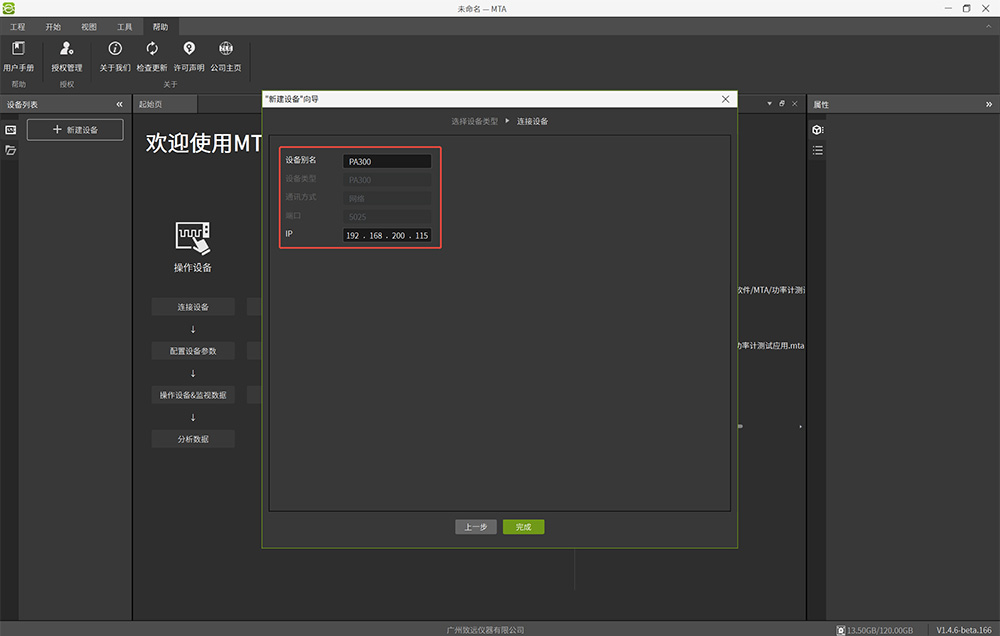

圖8 功率計連接設置
步驟2：設置幀存儲
軟件連接上功率計后，可以通過菜單欄中"幀存儲"功能實現在線數據的實時保存，如圖9所示，可選擇存儲數據項目、文件大小、存儲路徑等內容，數據保存的時間間隔與功率計設置的數據更新率一致。
圖9 幀存儲設置
步驟3：開始采集

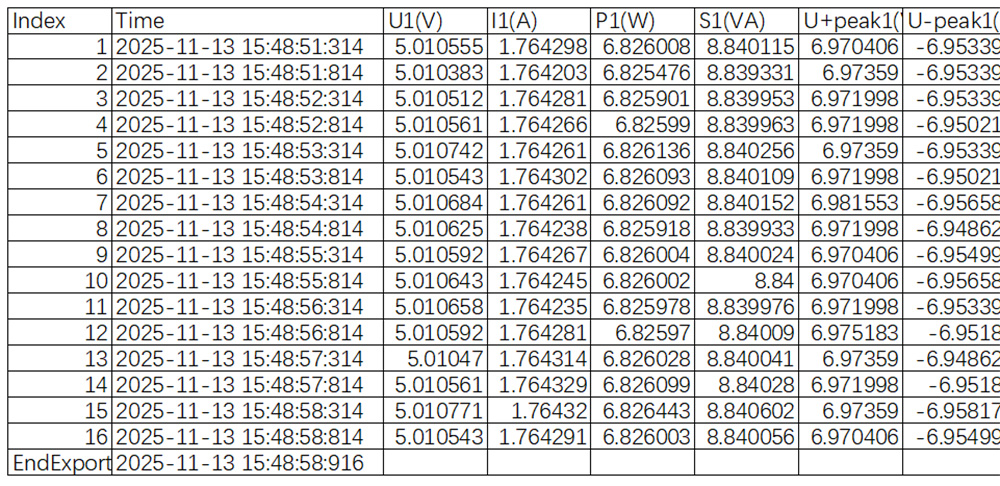

幀存儲設置完成并勾選同步存儲功能后，點擊開始采集，軟件會實時讀取功率計數據并將設置選中的數據項目保存在PC端對應路徑CSV文件下，文件默認以時間命名，停止采集后文件結束保存，保存的CSV文件格式如圖10所示。
圖10 幀存儲保存的數據內容
方式三：上位機保存波形和數據
如果PA300功率計在連接MTA軟件使用過程中，沒有開啟幀存儲功能，還可以通過波形界面的數據導出功能，將緩存在PC端的波形和數據（需在波形界面選擇且顯示）導出成文件。

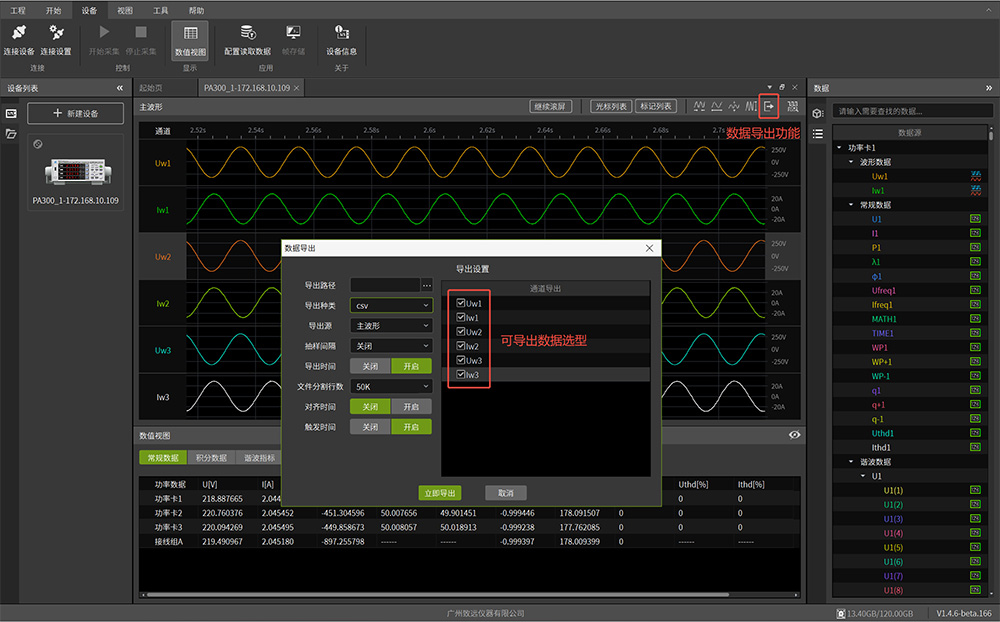

導出設置如圖11所示，用戶可對數據內容、導出文件格式、數據源、文件大小、抽樣間隔等進行設置，導出所需文件。
圖11 波形及數據導出設置
波形數據導出

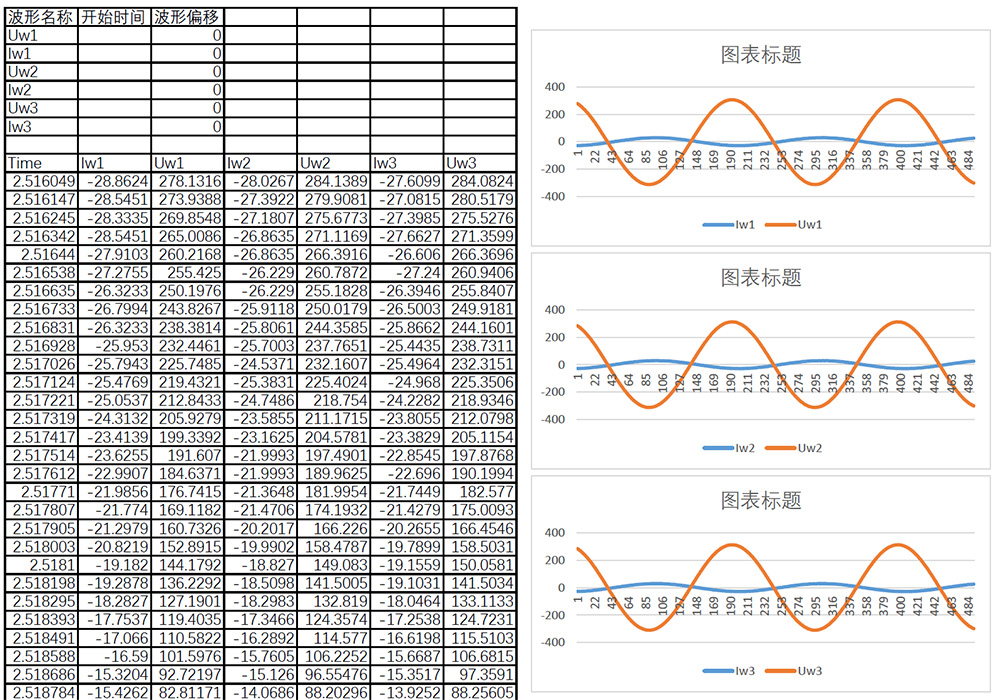

在此功能下，不僅可以導出常規數據，還可以導出電壓、電流原始波形，導出波形數據如圖12所示（折線圖為手動繪制）。
圖12 導出表格數據
結 語
PA300系列雖然是功能相對簡單的電參數測試儀器，但其數據記錄和分析功能并不簡單。用戶可以根據自身測試需要，選擇合適的數據記錄方法，實現數據的長時間記錄和精準分析，以合理的成本滿足專業測試需求。
