ZUS示波器獨立閾值設置功能詳解：簡化操作流程，提升脈寬測量效率
2025-06-09
示波器閾值測量原理概述
在測量脈寬等時間參數時，用戶可在閾值設置菜單中配置低閾值、中閾值、高閾值三個參數，這些閾值共同決定正脈寬、負脈寬等時間參數的測量結果，進而影響占空比和頻率的計算。

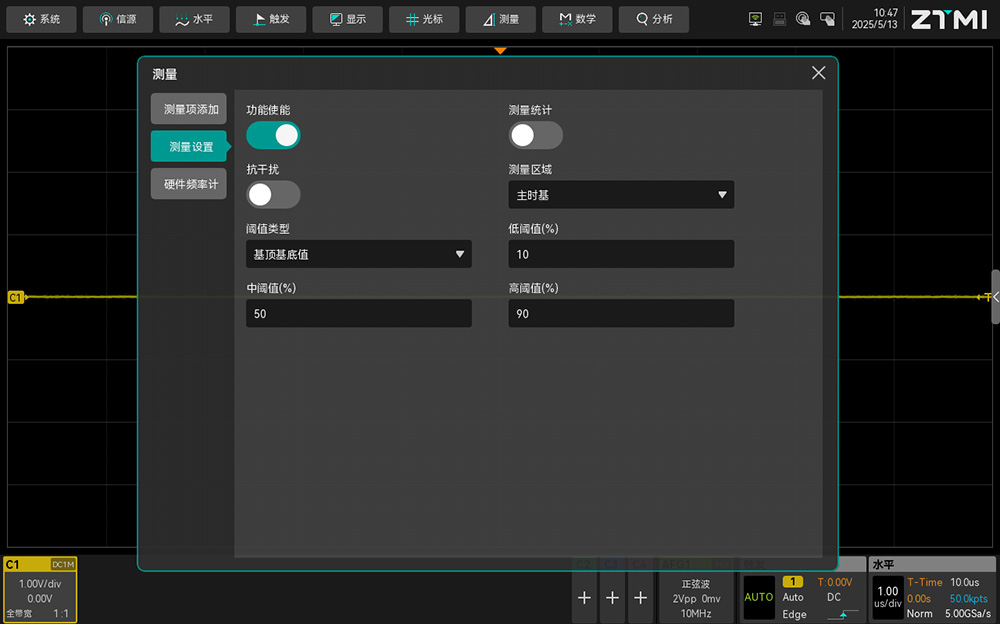

在致遠儀器的示波器中，低閾值、中閾值、高閾值分別默認為10%、50%、90%，如圖1所示為ZUS5054Pro的閾值設置界面。需要注意的是，由于趨勢圖與參數測量和波形搜索三者的測量項的閾值共用一個，改變?nèi)魏我惶幍拈撝担渌鶗?huì)跟著改變。
實際應用案例：脈寬測量閾值設置對比
一、測試需求
某客戶需要測試一個頂部值為1V、底部值為-1.04V的正弦波信號，具體要求是測量信號大于0.3V部分的脈寬。顯然，默認的百分比閾值設置無法滿足這一特定需求，需要進行閾值的手動更改。
ZDS系列示波器可通過修改閾值百分比或自定義運算功能滿足客戶需求，而ZUS系列示波器除具備上述功能外，還支持直接修改閾值電平大小，從而更快速地獲取目標波形。以下將對這些方法進行詳細介紹。

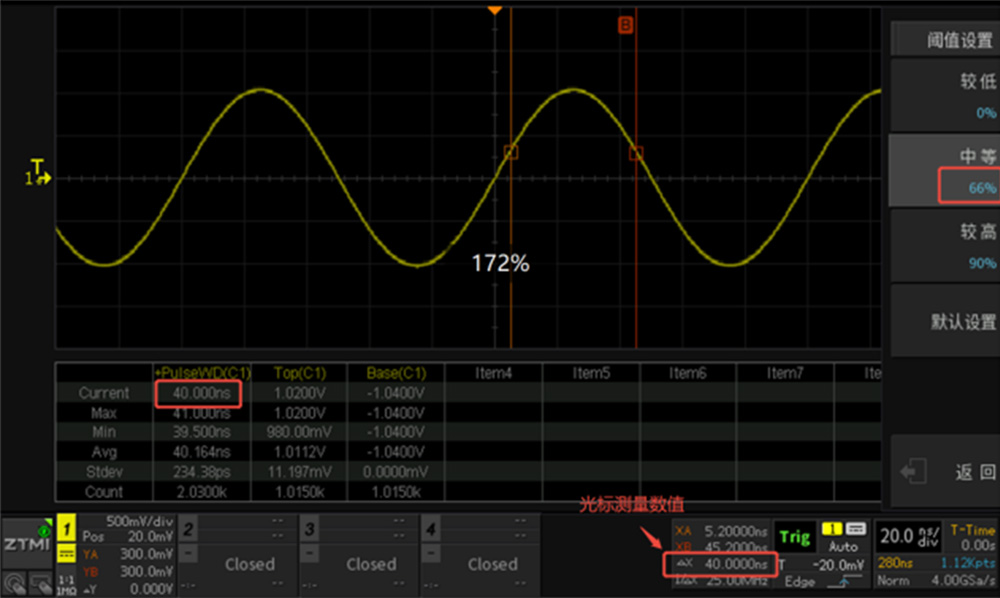

方案一：修改閾值百分比（以ZDS系列為示例）
1. 首先需要測試出信號的頂部值和底部值，測量方案按measure、點擊測量項選擇、勾選對應通道的頂部值和底部值
2. 打開統計顯示，查看信號的頂部值和底部值大小并進行記錄
3. 計算閾值百分比，計算公式為：（測試信號大小-底部值）/（頂部值-底部值），此時的閾值計算值為（0.3+1.04）/（1+1.04）=66%，屬于中等閾值范圍
4. 手動修改后打開參數測量的正脈寬測試項（+Pulse）可以得到均值為40ns，用光標進行手動卡值的數據為40ns，兩個數值差異不大

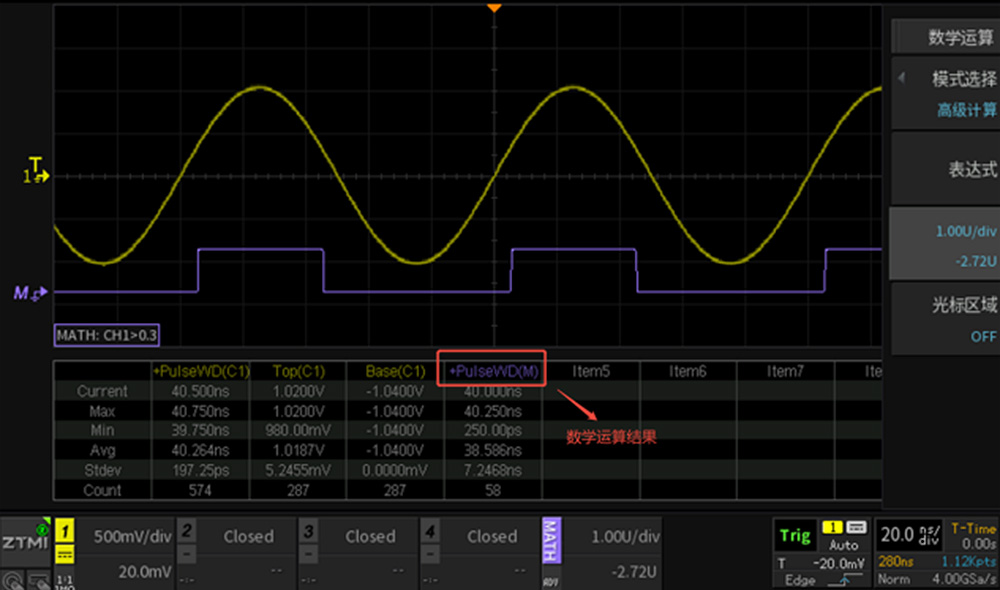

方案二：自定義數學運算（以ZDS3000\4000 Plus系列為示例）
1. 按Math、點擊高級計算，在表達式中輸入"CH1>0.3"
2. 打開參數測量的+Pulse功能，由于此比較是沒有遲滯值的，所以運算后在邊緣處會出現毛刺
3. 讀取數學通道的測量項中的最大值為40ns，與光標值差異不大
方案三：ZUS系列獨立閾值電平設置（推薦方案）
1. 先添加測量選項，雙擊所選測量項
2. 點擊參數設置，在閾值和區域這里選擇"本地"即可對單獨測量項進行閾值修改
3. 在閾值類型這里選擇為"絕對值類型"
4. 已知我們需要觀察的是大于0.3V的波形，在中閾值這里直接輸入0.3
5. 點擊運行就可以得到想要的結果，測試結果跟手動光標卡的值差異不大

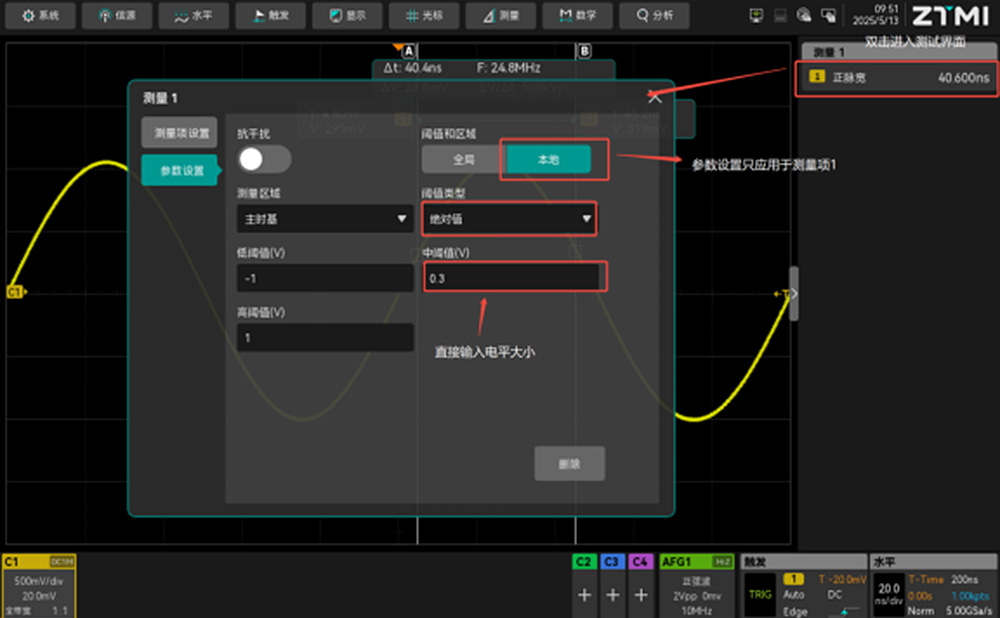

[測試設置界面]

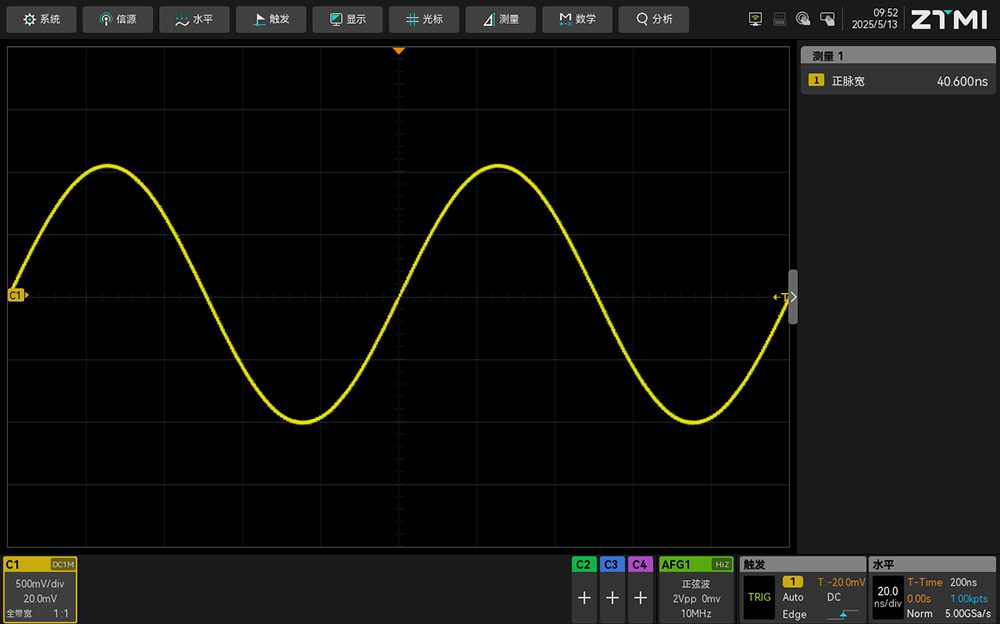

[設置完閾值電平大小波形效果]

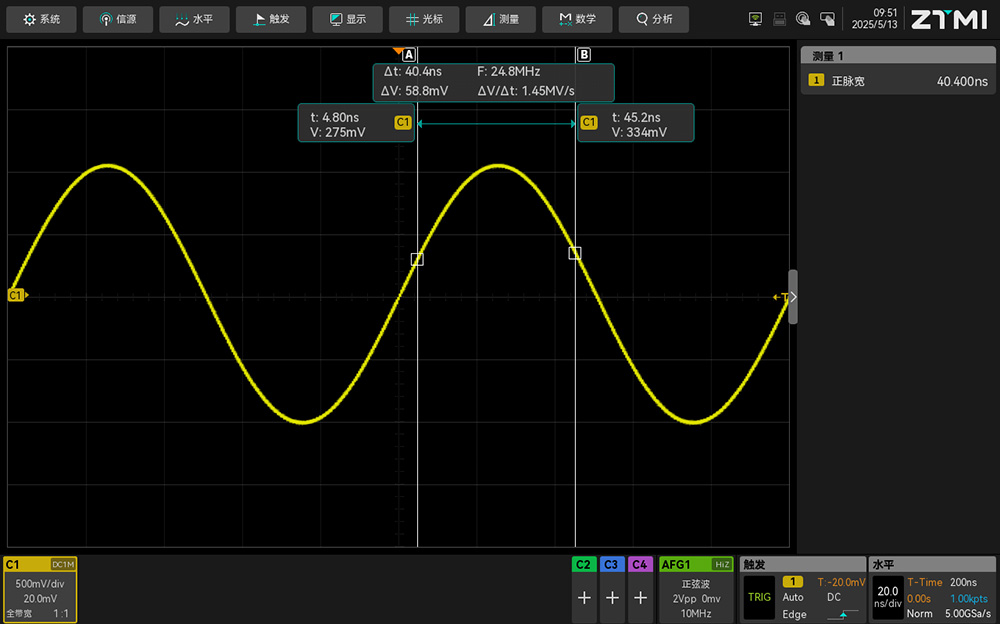

[手動卡光標對比波形效果]
對比上述兩種方式，ZUS系列的獨立設置電平大小操作更為簡單，能幫助工程師更快地定位到想要的目標波形。
總結：ZUS示波器獨立閾值設置優勢
ZUS示波器憑借其獨立的閾值設置功能，顯著提升了信號測量的精度與效率，尤其在自動化測試及脈沖寬度測量等應用場景中展現出卓越的性能。
ZUS系列示波器允許用戶直接在閾值電平設置界面中輸入所需的電壓值，從而快速定位目標波形，滿足特定測量需求。相較于其他方法，如修改閾值百分比或使用數學運算，ZUS系列示波器的獨立電平設置功能操作更為直觀簡便，極大地提升了工程師的工作效率。
