示波器存不夠，記錄儀抓不住？ZDL6000的雙模"解題法"
2026-01-21
測什么？模塊化架構應對混合信號挑戰
針對機電系統測試中信號類型復雜、通道數量多的痛點，ZDL6000采用靈活的模塊化設計，解決單一設備無法覆蓋混合信號采集的問題。
硬件配置靈活

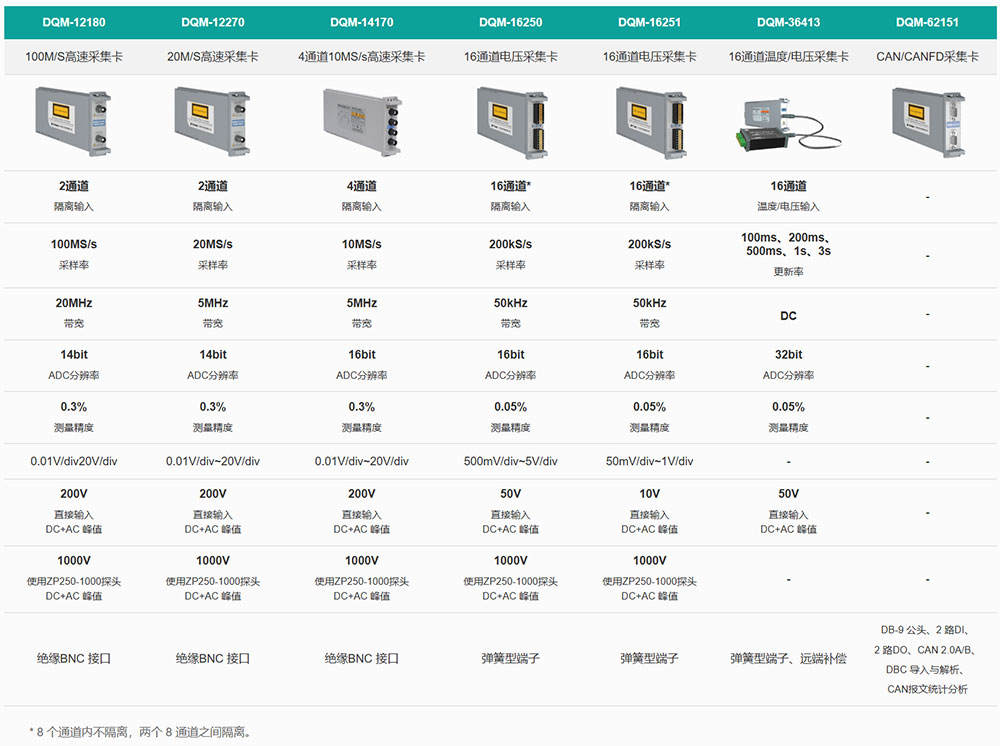

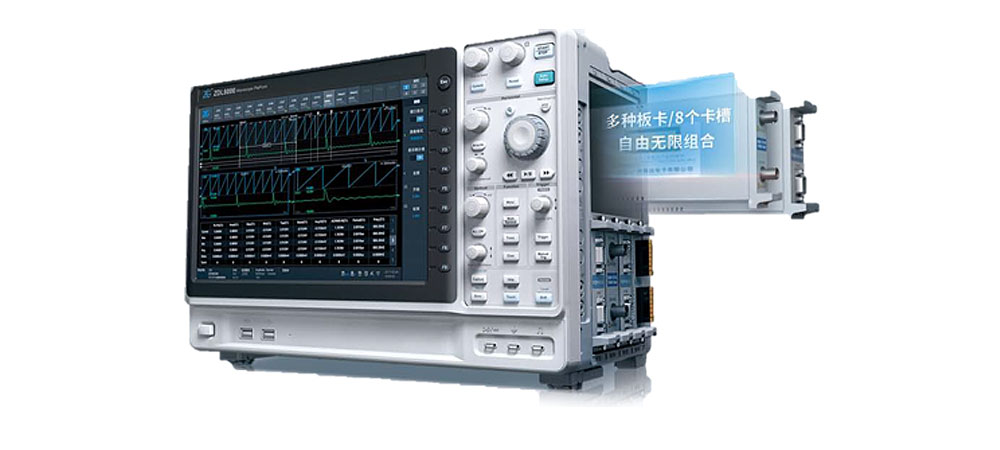

主機提供8個標準化擴展插槽（如圖1），用戶可以根據實際測試項目需求，從電壓、溫度、CAN總線等不同類型的采集板卡中自由組合（板卡類型如圖2），實現按需配置。
多信號同步采集
設備支持同時采集強弱電壓、溫度變化以及汽車電子中的CAN/CAN FD報文。若配合外部傳感器，還可將電流、壓力、振動等物理量統一納入采集系統，并在同一時間軸下進行同步分析。
高通道密度
面對新能源電池堆或工業自動化產線等多點測試場景，單臺主機最高支持擴展至128通道同步輸入，降低多臺設備級聯帶來的同步誤差與管理成本。
怎么用？雙模式覆蓋研發與耐久測試
ZDL6000通過底層軟件架構的優化，實現"示波器"與"記錄儀"兩種工作模式的獨立運行。用戶通過觸屏界面的滑條即可進行功能切換，適應不同的測試階段。
示波模式：高采樣，捕捉瞬態異常
適用場景：研發調試、故障復現、波形細節查看

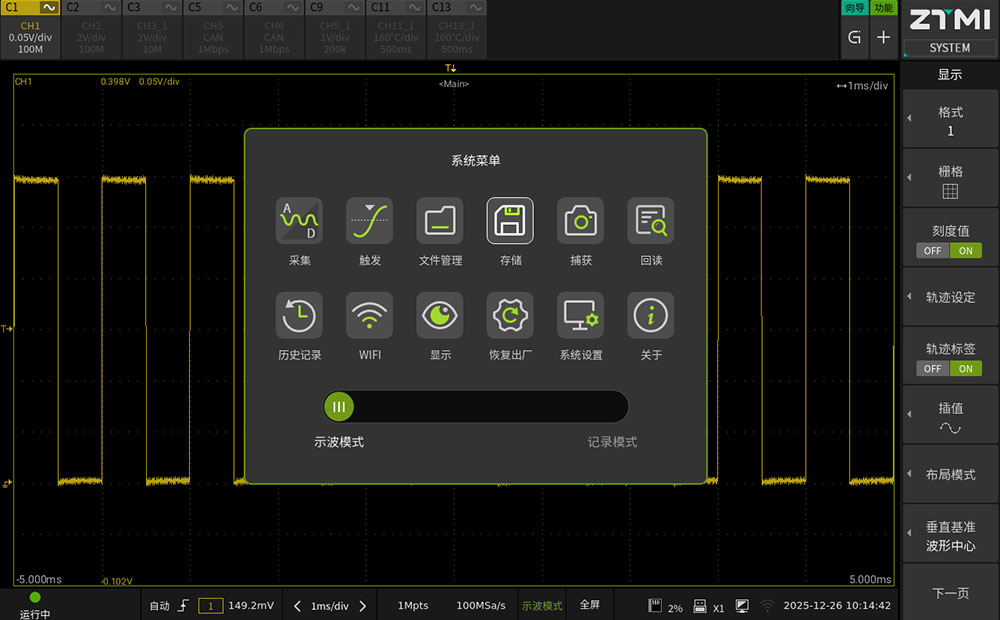

通過向左滑動界面進入示波模式（如圖3）。在此模式下，設備具備高精度示波器的實時刷新與觸發能力。配合邊沿、脈寬等多種觸發條件，工程師可以快速捕捉信號毛刺或偶發跳變，并對微秒級的波形細節進行展開分析。
記錄模式：大存儲，進行長周期監測
適用場景：耐久性實驗、環境應力篩選、無人值守監控

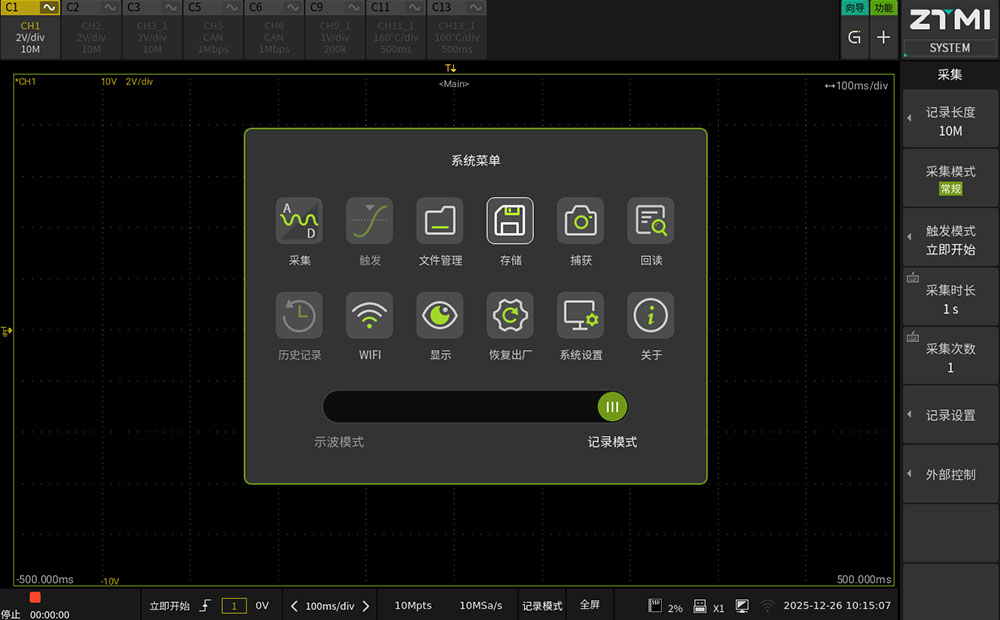

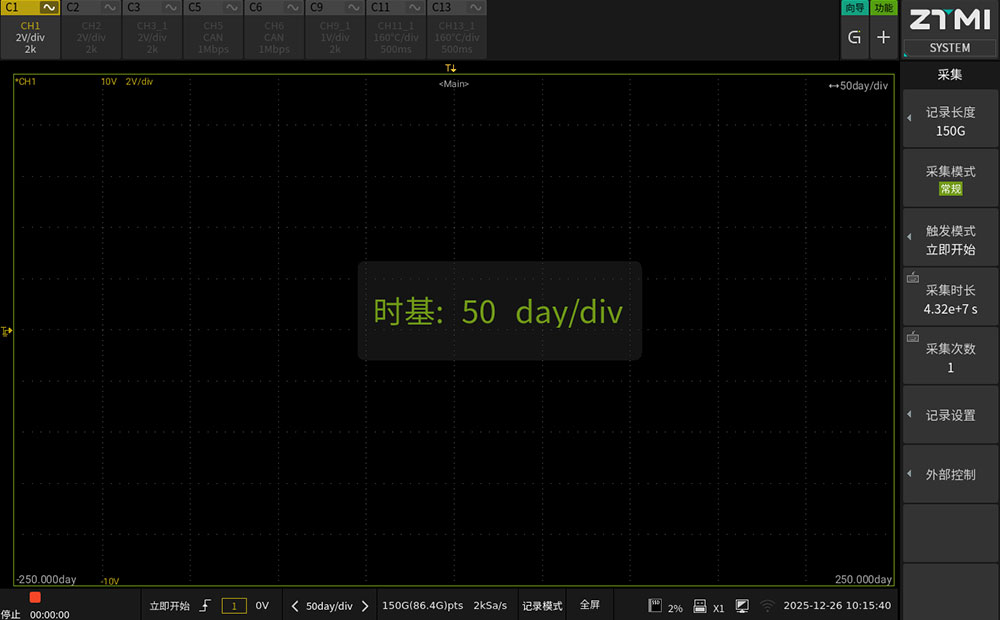

通過向右滑動界面進入記錄模式（如圖5）。在此模式下，設備啟用實時流盤技術，配合機身存儲，可實現最長500天的連續無間斷記錄。這種全數據記錄方式避免死區時間，確保存儲期間的所有信號波動均可事后追溯。
怎么分析？從實時運算到Python自定義腳本

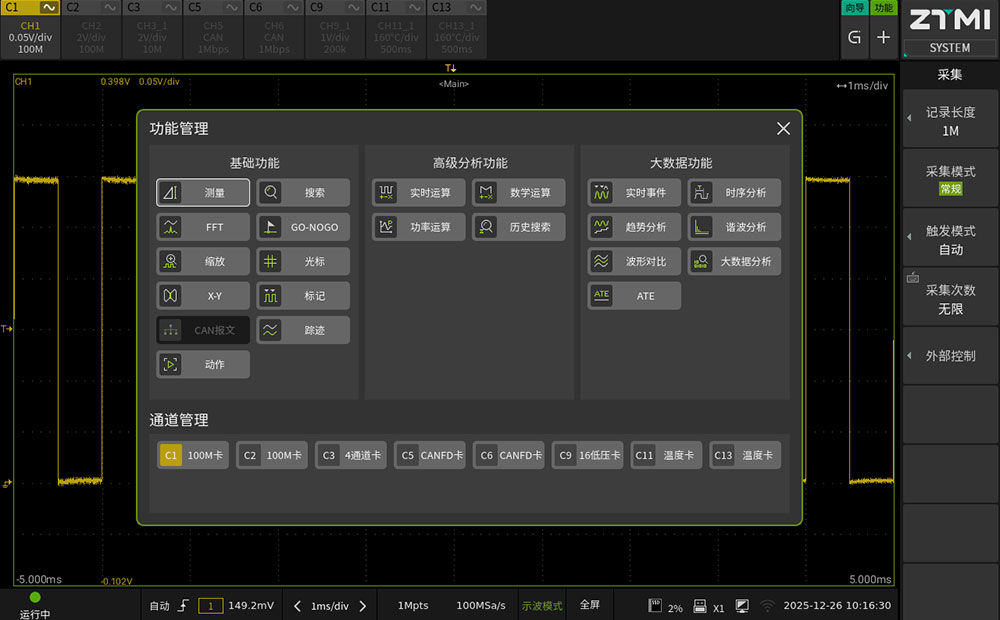

采集數據是第一步，ZDL6000在提供標準化分析工具的同時，增加開放式的計算能力，大幅提升數據處理的效率（功能一覽如圖）。
多維分析工具

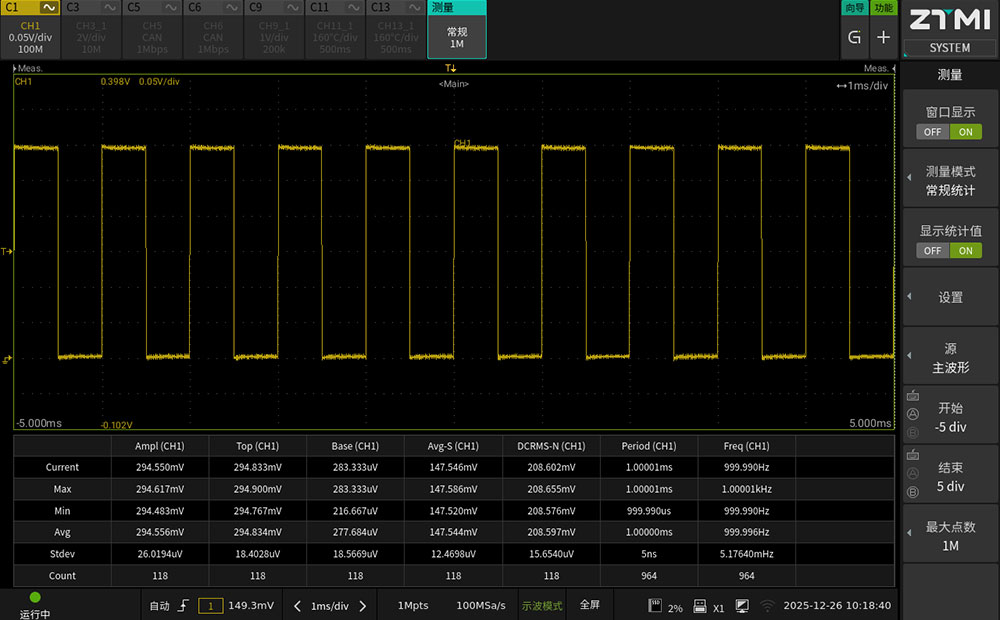

設備內置光標測量、參數搜索、FFT頻譜分析、GO-NOGO判定等基礎工具，并由底層硬件支持實時的數學運算、功率分析以及大數據時序分析。
支持Python二次開發

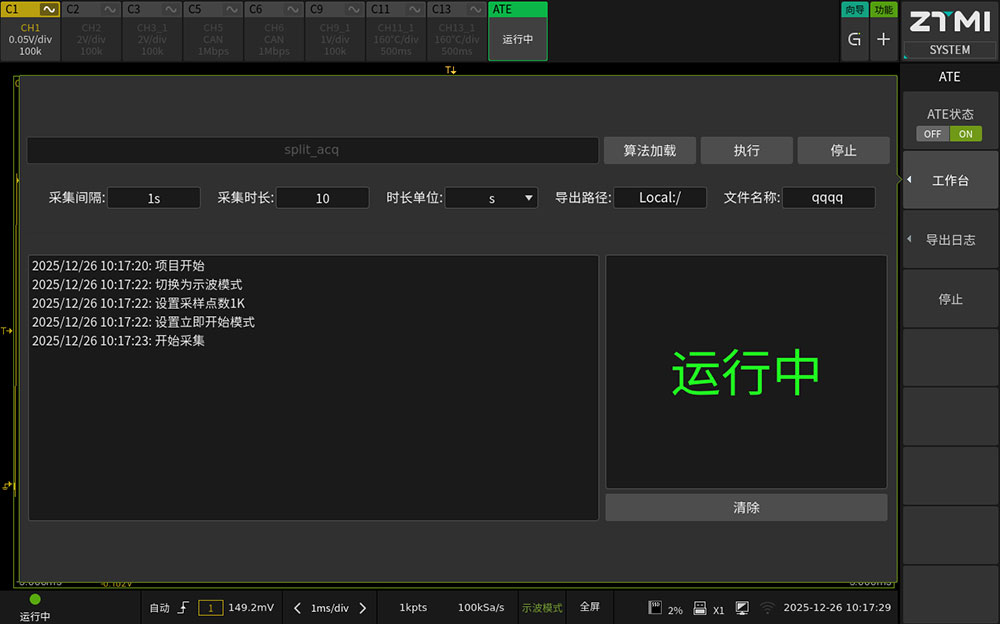

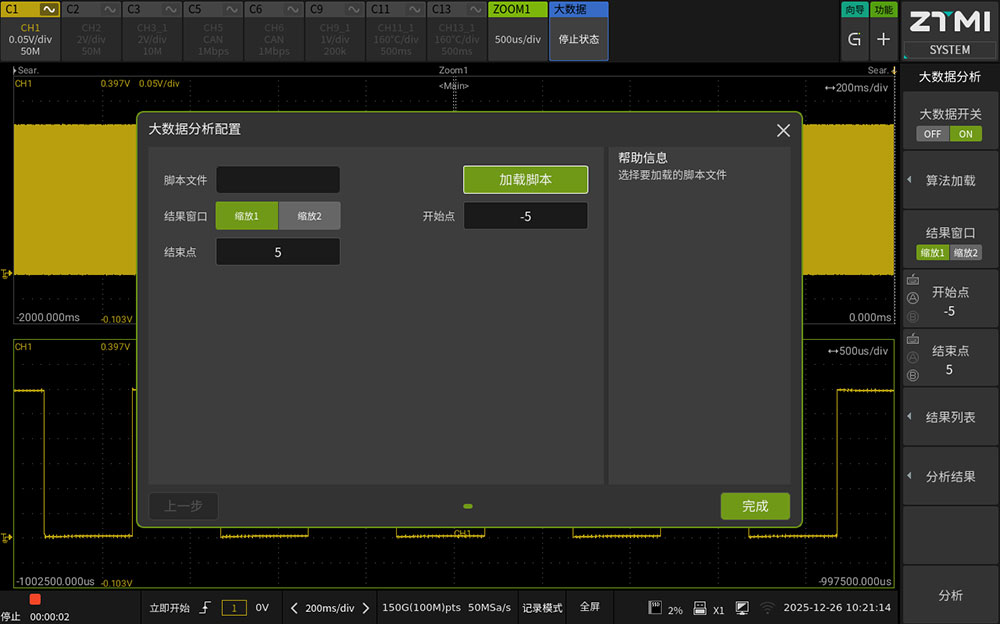

針對特定行業的非標分析需求，ZDL6000支持用戶加載自定義Python腳本（如圖8、圖9），可將算法集成至設備，直接在儀器端完成自動化分析與處理。
怎么存？高吞吐存儲與多格式兼容
為了適應工業現場的大數據量寫入與后續的PC端處理，ZDL6000在存儲配置與數據交互上提供可靠支持。
TB級固態存儲
主機最高可選配2T SSD固態硬盤，確保存儲介質能夠滿足多通道、高采樣率下的數據實時寫入速度及穩定性要求。
通用格式導出

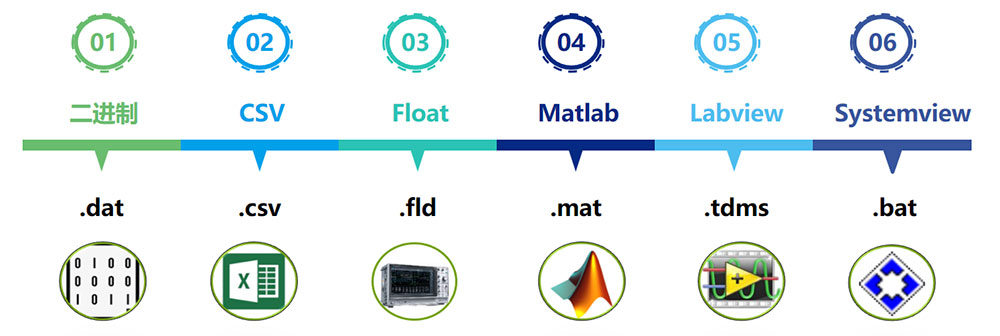

系統支持將記錄數據轉換為CSV、MATLAB等多種主流格式（如圖10）。工程師無需通過專用軟件轉換，即可直接將數據導入Excel或MATLAB等PC端軟件中進行二次報表制作或深度仿真。
結 語
ZDL6000示波記錄儀以嚴謹的模塊化設計解決混合信號采集的兼容性問題，用雙模式架構解決從調試到耐久測試的場景適應性問題，并通過Python支持解決深度數據分析的定制化問題，為工程師提供一種覆蓋產品開發全流程的高效測試解決方案。
